マイクロフックという製品をご存知でしょうか。細いワイヤーや小さな突起をつかむ専用のコネクタです。よくミノムシクリップ（ワニ口）が利用されますが、細いワイヤー等では摘んだ隙間からスルッと抜けてしまったりすることがあります。このマイクロフックはワイヤーをがっちりホールドし、簡単に固定が可能です。ちょっとした事ですが、使い易い、用途に適したモノをご提案させていただきます。何とかならないかなとお困りごとがございましたら、お気軽にお問い合わせフォームよりご連絡下さい。　　

特殊なコネクタと電極との接続。お持ちの装置が海外製であったりして、お困りのことはないでしょうか？装置の特殊なコネクタと、既存の中継リードとを接続したいというご相談をよくいただきます。
添付の画像はその一例ですが、針電極を使用したいが『ボタンフックとの接続ができるケーブル』に接続するしかなかったケースです。課題解決のためにそのケーブルに合わせたボタンフックを準備して針電極の末端に接続しています。一例ではありますが、同様のお困りがありましたらお気軽にお問い合わせフォームよりご連絡下さい。

皿電極に銀塩化銀処理を施した製品です。コネクタを2つに分岐したもので、お客様には特殊な用途でご使用いただいています。ジャンパーケーブル(ショートリード)も含めて分岐して製作することも可能です。
特殊な用途でのご使用や、あまり見たことがないコネクタの種類等、弊社にはこれまで培ったノウハウがあります。お気軽にお問い合わせフォームよりご連絡ください。

特注心内心電図計測電極。ラット、頸部血管からの心内心電図計測用に特注致しました。電極は直線タイプと湾曲タイプが作製可能で、今回はお客様のご要望で湾曲タイプで作製しています。
また弊社では、電極以外にアンプとADコンバーターも取り揃えております。是非、お気軽にお問い合わせフォームよりご連絡ください。

銀皿をリード線と垂直に固定した電極です。通常の皿電極は横からの配線になりますが、実験内容によって取り回しが難しい際は、本電極のように垂直に配線する方法もあります。銀皿の厚み・サイズも変更可能ですので、用途に合わせて作製致します。お気軽にお問い合わせフォームよりご連絡ください。

コネクタの固定方法。慢性計測の際にコネクタの固定でお困りになることがあると思います。今回は固定方法の一例をご紹介いたします。写真のコネクタで使用するピンは4ピン(中央)ですが、コネクタボディはあえて8ピンのボディを採用しています。両端の2ピンにはピンを差し込まず、両端ボディを削り加工することで糸固定できる穴を作りました。生体へ固定する際のアンカー的な役割や、一時的な固定・仮止めにご使用いただける形状にしています。こちらは固定方法の一例ですので、固定にお困りの際はお気軽にお問い合わせフォームよりご連絡下さい。　

電極面に対してリード線を垂直に固定した電極です。垂直に接続することで電極周りの視野の確保が可能となります。電極サイズは1.5×1.0mmと非常に小さく、接続しているリード線径もφ0.1mmと細いため、2本を撚り線にして強度を上げております。ご使用いただきやすいようにコネクター用のキャップを付属しております。様々な用途にご使用いただけると思います。お気軽にお問い合わせフォームよりご連絡ください。

ラット用心電図センサー。ラットの心電図を非侵襲かつ簡便に測定できる電極です。リング状の部分に腕・脚・尾を通し、ストッパーで留めて使用します。ご使用の際は、接触部分を剃毛しペーストを付けてから留めます。電極3つを1本にまとめ、取り回しがしやすいようリード長さを調整しています。お客様のご要望に沿った電極を提案させていただきますので、お気軽にお問い合わせフォームよりご連絡ください

白金の電極をシリコーンシートに挟んだ電極を作製しました。1極なので狭いスペースでも接地出来ることがメリットです。電極材質は白金を使用し、全体をシリコンシート/チューブで保護をしているため、生体適合性にも優れています。電極部のサイズはφ3とφ1.5の2種類作製しており、用途に応じて変更も可能です。お気軽にお問い合わせフォームよりご連絡下さい。

ステンレススチールより線についてご紹介します。その名の通り、撚ってあるリードになります。弊社で扱うのは、・外径寸法φ0.25　芯線φ0.05×7本より線・外径寸法φ0.42　芯線φ0.1×7本より線の2種類です。共に絶縁としてテフロンコーティングを施しております。材質がステンレスの為、一般的な銅と比べ引張強度があり、埋込の筋電図や足底筋電図計測等のリードに使用する事が多いです。
弊社ではリード線の種類を多数揃えております。ご用途に合った特注電極はもちろんですが、使用状況に適したリード選定も合わせてご提案させて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。

熱電対の温度センサーを使用してマウスやラットなど小動物の呼吸数を測定することができます。臨床の場合はサーミスタでの呼吸ピックアップを行いますが、小動物の場合は鼻腔が小さい事や温度センサーの感度が必要なことから、熱電対のセンサーを使用すれば呼吸曲線（フロー）をデータ収録装置などに描画することができます。測定方法は臨床と同様に鼻腔にセンサーを設置するだけで容易に測定することができ、心電図や血圧、心拍数などのバイタルサインとともに生理状態をモニタリングできます。データ収録装置のDate Visionを使用すれば呼吸数の計測も可能です。お気軽にお問い合わせフォームよりご連絡下さい。

特注電極の注文の流れ。①お打ち合わせにて仕様イメージをご相談ください。（論文などの参考資料があるとスムーズです。）　※電極の材質、電極間距離や電極径などのサイズ感、リードの長さなど②仕様書作成後ご連絡、ご確認いただきます。（お打ち合わせ後約１～２週間程度）③仕様確定後、お見積りいたします。（算出まで約１～２週間程度）　※ワンオフでの作製のため、材料や工程手順が異なります。そのため、お時間を頂戴しております。④御見積書のご提出⑤ご注文後、作製に取り掛かります。（約２～３週間程度）※上記はおおよその目安期間です。仕様によって前後いたしますので予めご了承ください。（外注加工が含まれる場合などはお時間を要します。）お気軽にお 問い合わせフォームよりご連絡下さい。　

様々な環境の計測。体の機能や構造について関りが深く、筋電図や心電図を測定する機会、その研究や実験に立ち合わせて頂きながらいつも学ばせて頂いています。とはいえ、頭で理解や解釈していることを体で再現するのは本当に難しく、正しく体を動かすことに悪戦苦闘しています。弊社ではワイヤレス筋電計やアーチファクトやノイズに強い生体電極を製造しており、様々な環境の計測においてもお手伝いさせて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。

閾値を超えたタイミングで音を任意のスピーカーへ出力する機械です。インプットした生体信号波形に対し閾値を設定し、閾値を超えたタイミングからディレイをかけて出力が可能です。音の周波数やディレイの設定など、ご要望に沿った詳細仕様をカスタマイズできます。弊社では電極の他にも特注機器なども作成が可能ですので、お気軽にお問い合わせフォームよりご連絡ください。

32chの電極となります。1つにつき、16chを保有しており実験の目的に沿って、多chでの計測が可能となります。心筋マッピングシステムに接続すると最大256chまで計測可能ですので、対象に合わせた極数をご選択頂けます。本電極は電極間距離を1mmとしておりますが、広くすることも狭くすることも可能です。電極素材は白金を使用しているため長期間耐用にすぐれた電極となっております。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

銀板を用いた極小サイズの電極を作製致しました。φ2の銀板を用いて、高さは1.5mm以内にて作製したため、ピンポイントでの狭いエリアの計測が可能でした。高さを極力なくすことで、固定の際のテープ等が取り付けやすく、浮きにくい設計を検討致しました。また、信号の取得の際にノイズ軽減をすべくシールド線を用いて、コネクタ付近にてシールド線と接続したミノ虫クリップからアースを落とす設計です。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

皿のサイズを指定した電極を作製致しました。ディスポ電極を使用するリード類に繰り返し使用できるリード付皿電極を作製致しました。ディスポ電極が大きすぎて貼り付け難い場合や、狙った範囲以上の電位を拾ってしまう等の場合に、弊社では皿のサイズを指定して作製可能です。リード長もご指定頂けますので、リードの取り回し等も意識しながら作製出来ます。以前にご紹介したディスポ風皿電極のようにリード無も作製可能です。皿電極以外にも様々な形状でのディスポ用リードタイプの電極が対応出来ます。実験の幅を広げる為にも、お気軽にお問い合わせフォームよりご連絡下さい。

銀皿を用いた電極を作製致しました。φ2の銀皿を用いて、リード線と接続してモールドしております。導出であれば、Ag/Agcl処理を行ったりAg/Agcl焼結板を使用することで、より安定した信号取得を行うことも考えられます。※Agcl（塩化銀）は絶縁物のためペーストのご使用は必須です。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい

当社のモジュールタイプ電気刺激装置には、ECGアンプを内蔵しております。不整脈電気生理学実験における、不応期測定(ERP)の検査にも当装置は活躍します。R波トリガー機能・インターバル変化機能・バースト刺激機能などを有しており、神経生理学のみならず、心臓電気生理学分野でも活用できます。お気軽にお問合せフォームよりご連絡下さい。

小動物の心電図記録を目的とした電極です。手足の3カ所(＋、－、E)を固定し、心電図計測用のアンプへ接続することで心電図の記録を行うことが可能となります。動物に合わせて針の長さや絶縁コーティングの範囲等をご指定頂いたり、実験状況に合わせてリード線の長さ色等もご選択頂けます。ご使用頂きやすい形が可能です。ご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

ﾏｳｽ用に作製した9極μECoG電極です。ECoG電極は1㎜ピッチで9極配置され、別途筋電図や心電図計測用のワイヤー電極が一体化されています。この電極を使用するだけで、脳と筋電図/心電図との相関関係データーを取得することができます。当社では、様々なECoG電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

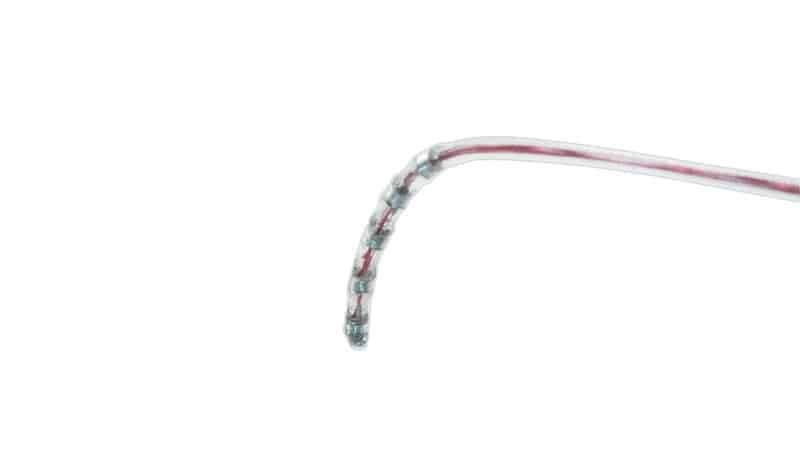

マウス心内心電図・ペーシング用ｶﾃｰﾃﾙ電極です。わずか1Frの太さでありながら、4極電極点を配置しております。さらに、1極目の電極は、ｶﾃｰﾃﾙ先端に電極点を置いています。当社では、様々な太さ、極数の心内ｶﾃｰﾃﾙ電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

φ0.2の脳波アンマ針電極になります。こちらは、弊社標準品としてご準備しておりますφ0.2、長さ１０ｍｍのステンレスアンマ針電極にカシューコーティング（絶縁）を施して露出範囲を狭くしております。長さをカットして短くする事も可能ですが、短くすると設置しにくくなったりする場合もございます。その際は、このように追加工でのコーティングなども可能です。また、リードもシールド線を用いてリード上にのってくる蛍光灯などの商用ノイズを落とすことが出来るようにしました。ノイズ軽減は電気生理の課題となります。弊社は、様々な形状、加工、経験に基づいて一緒にご相談しながら電極作りを行っております。お気軽にお問い合わせフォームよりご連絡下さい。

指や四肢に通して使用する電極です。スプリングを用いており、マウス用など大きさも様々な形で御作り出来ます。尾を用いてのボディーアースでの使用、四肢に通して心電図の計測、指を通しての使用等様々なご使用方法でご利用出来ます。輪に通して締め上げるだけですので、非侵襲での計測が出来ます。素線径やサイズなども任意で御作り出来ますので、お気軽にお問い合わせフォームよりご連絡下さい。

心筋などの拍動する部位の電位を測定されたい時に便利な、釣針型の電極を紹介します。電極部分は返しが無い釣針形状になっているため、引っかけやすくまた外しやすいので、電位を確認しながら電極の脱着が出来て便利です。電極から15cmまで直径0.25mmの細いステンレススチール線を使用しているため、拍動による動きに追従する事が出来、安定した電位測定が可能です。また引っかけて設置する構造のため、ボディーアースなどの電極として簡便に設置できます。お気軽にお問合せフォームよりご連絡下さい。

小動物用の心内カテーテル電極です。写真は2Fr相当（φ0.6）ですがご希望に副って、最細（φ0.3）まで対応可能です。また、電極の材質は白金（Pt）を使用しておりますので、心内心電図の記録・ペーシングと、どちらの用途にもお使いできます。全長、極数、配置なども自由にお決め頂けますので循環器系の急性実験には最適です。お気軽にお問合せフォームよりご連絡下さい。

小さな小さな皿電極です。なんとφ２ｍｍ！２０ｍｍの1円玉と比べるとその小ささがお分かりになられるかと思います。写真の電極は、錆びにくくイオン化傾向の小さい銀皿電極でペーストを盛れるように御椀型の形状になっております。一般的な電極サイズだと浮いてしまいがちな指や顔など、凹凸部分が多い場所の生体信号記録にも使用可能です。弊社では、他にもφ５、φ６，φ８、φ１０など様々な大きさでの電極作成が可能です。きっとピッタリな皿電極をご提供致します。因みに新品の銀皿電極は綺麗に見えますが、実際には細かな溝があるので、生理食塩水に24時間浸けるなどして電極表面に塩化膜を形成させるエージング処理を行うと安定して計測が可能になります。お気軽にお問合せフォームよりご連絡下さい。

ご紹介致しますのは「ディスポ電極風な皿電極」です。ディスポ電極とは粘着ゲルシートの電極で、筋電図や心電図の計測用電極として一般的に使われております。しかしながら「皿状の電極で使用したい。」「材質が銀塩化銀のものが良い」といった希望も少なくはありません。そこで、ディスポ電極用のリード線にてご使用できる皿電極を製作しました。電極背面をホック状にしている為、一般的なディスポ電極を摘まめるリード線であればご使用が可能です。粘着ゲルでは無い為、生体への固定にはテープ等が必要となりますが、再利用できる事が一番の利点です。お気軽にお問合せフォームよりご連絡下さい。

心内膜(end)・中層(mid)・心外膜(epi)の電位測定を目的とした「プランジ電極」を作成しました。心筋のサイズにあわせ電極間隔も変更可能です。お気軽にお問合せフォームよりご連絡下さい。

連続的な記録をしながら選択的刺激を行える切替えBOXです。電極数が多くても電子式スイッチングで小型に切替えBOXを製作することができます。（正負極の選択も行えます）
弊社では研究に便利な小物、デバイスも簡単にオーダーメイド可能ですので、お気軽にお問合せください。

マウスやラットでの、慢性心電図を測定するための電極です。赤、黒、青のボール電極を皮下固定し、心電図を測定します。
コネクタ両側のアクリルリングは、縫合してコネクタを固定するのに使用します。コネクタからアンプまでのリード線は、シーベルを介しても作成可能です。

外径φ0.25のステンレスより線は非常に柔軟で耐久性があります。
