双極シート電極~ヒトの表面電極
双極のシート電極を作成しました。皮膚表面へアプローチするため、シートは柔軟性のあるネオプレーンゴムを採用しています。また2極の電極はΦ1の球状となっており、シートから1mm突出しています。
皮膚表面に設置すると程よく電極面が押し当てられるため、安定した電位計測や刺激が可能となります。電極数やサイズの変更も可能です。お気軽にお問い合わせフォームよりご連絡下さい。 -
慢性留置用の電極(脳波・筋電図)
ビス電極と配線部を分離。慢性脳波記録にはよくビス電極が用いられますが、配線が接続された状態でビスを頭骨に固定するのは少し困難です。そこでビス電極と配線部を分離させました。
コネクターワイヤー先端のリング(ステンレス製)にビスを通して固定することで、深さ調整を可能にし配線のねじれるリスクを防ぎます。ビスに合わせてリング幅や径は自由に設定できます。お気軽にお問い合わせフォームよりご連絡下さい -

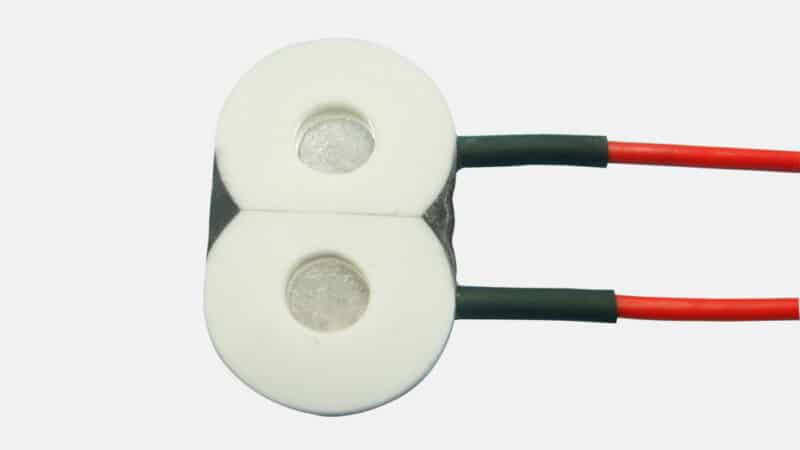

【ディスポ風皿電極】ディスポ風皿電極の双極 Verで筋電図測定に使用できます。
利便性に富んだディスポ風皿電極から、双極Verが登場致しました。極間はシートで保てる様にしており、且つ柔軟性を持っているので、体の形状・起伏に沿って設置することが可能です。製品は勿論リユース可能な電極です。その為、粘着剤を塗布していないので、上からサージカルテープで固定します。電極部分はAgCl製で分極も安定しています。更に、ペーストも使用できる形となっています。コネクタ―はディスポ電極と類似した物を利用しているますので、手持ちの筋電計をご利用頂く事を想定しています。もし接続困難であれば、中継リード等もご提案可能です。電極部分の材質やサイズ、電極間距離、シートのサイズ感、筋電計との接続部分の変更も可能です。お気軽にお問い合わせフォームよりご連絡下さい。
-

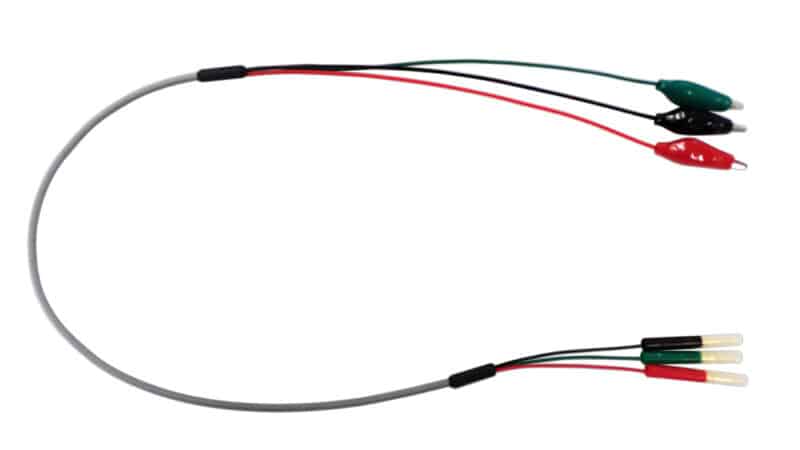

ディスポ用皿電極
皿のサイズを指定した電極を作製致しました。ディスポ電極を使用するリード類に繰り返し使用できるリード付皿電極を作製致しました。ディスポ電極が大きすぎて貼り付け難い場合や、狙った範囲以上の電位を拾ってしまう等の場合に、弊社では皿のサイズを指定して作製可能です。リード長もご指定頂けますので、リードの取り回し等も意識しながら作製出来ます。以前にご紹介したディスポ風皿電極のようにリード無も作製可能です。皿電極以外にも様々な形状でのディスポ用リードタイプの電極が対応出来ます。実験の幅を広げる為にも、お気軽にお問い合わせフォームよりご連絡下さい。
-
パッシブのアンプを用いてドライ電極、アクティブ電極を使用する方法
アクティブ電極を使用して脳波や筋電図を記録をする場合、従来のパッシブアンプでは使用できないので、新規計測システムを購入する必要があります。ただ、弊社のオペアンプを使用すれば従来のパッシブアンプを使用してアクティブ電極やドライ電極を使用する事ができます。それによりお使いのソフトウェア、生体増幅器を流用できますので、大幅なコスト削減を行うことができます。お気軽にお問合せフォームよりご連絡下さい。
-
ラット筋電図用の電極です。
ラットの筋電図用に製作した電極です。今回はユーザー様にて最終的な電極を製作する為、弊社では電極~リード部分までを製作致しました。電極部は皮下の筋に引っかけるような形を想定しています。
尚、リード線末端のチップ形状はご希望により「ハンダ処理(チップ無し)」~「指定チップ」迄、幅広く対応することが可能です。お気軽にお問い合わせフォームよりご連絡下さい。 -
9極型マイクロECoG電極
マウス用に作製した9極μECoG電極です。ECoG電極は1㎜ピッチで9極配置され、別途筋電図や心電図計測用のワイヤー電極が一体化されています。この電極を使用するだけで、脳と筋電図/心電図との相関関係データーを取得することができます。当社では、様々なECoG電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。
-
ノイズ軽減アンマ針電極
φ0.2の脳波アンマ針電極になります。こちらは、弊社標準品としてご準備しておりますφ0.2、長さ10mmのステンレスアンマ針電極にカシューコーティング(絶縁)を施して露出範囲を狭くしております。長さをカットして短くする事も可能ですが、短くすると設置しにくくなったりする場合もございます。その際は、このように追加工でのコーティングなども可能です。また、リードもシールド線を用いてリード上にのってくる蛍光灯などの商用ノイズを落とすことが出来るようにしました。ノイズ軽減は電気生理の課題となります。弊社は、様々な形状、加工、経験に基づいて一緒にご相談しながら電極作りを行っております。お気軽にお問い合わせフォームよりご連絡下さい。
-
先端スラッシュ形状の同心円電極
先端形状 スラッシュ状のマイクロ同心円電極。弊社では、マイクロ同心円電極を製作しております。今回は、先端形状をスラッシュ状の物を希望という事でした。細かいエリアなどには、向いている形状だと思います。電極の材料は、ステンレスと白金イリジウム、刺激向きの形です。ご希望のサイズ・用途に合わせて形にすることが出来ますので、お気軽にお問い合わせフォームよりご連絡下さい。
-
刺激範囲を選択可能な皿電極
この電極は中心が-極、同心円状の3層が+極となっています。皮膚表面から電気刺激をする場合、+極・-極の2点を接地しますが、+極を任意の1層に選択することで、刺激範囲を局所~広域と選択することが可能です。刺激応答の有無による刺激範囲の変更や、刺激範囲ごとの応答を定量化するなど、用途に応じた刺激が行えます。また皮膚表面に張り付けて持続的に刺激するため、リード線は邪魔にならないように電極側面から出しています。弊社ではご要望に沿えるような電極をオーダーメイドで対応しております。お気軽にお問い合わせフォームよりご連絡下さい。
-
8チャンネル筋電図モニター
8チャンネル筋電図デジタルモニターは、標準ソフトウェア搭載の筋電計です。入力BOXはDIN端子入力で、ディスポ電極や表面電極(皿電極)いずれも対応が可能です。本体はパソコンと付属のUSBケーブルを介して接続し、デジタル通信と給電を行うため、電源ケーブルの必要もありません。標準ソフトウェアはFFT(周波数分析)、RMS、積分など筋電図計測に必要な解析項目はもちろんの事、誘発電位の測定に使用する加算平均、トレンド機能も標準搭載しています。お気軽にお問合せフォームよりご連絡下さい。(本装置は研究用の為、臨床用途に使用することはできません)
-
直径2mm!最小Ag皿電極
小さな小さな皿電極です。なんとφ2mm!20mmの1円玉と比べるとその小ささがお分かりになられるかと思います。写真の電極は、錆びにくくイオン化傾向の小さい銀皿電極でペーストを盛れるように御椀型の形状になっております。一般的な電極サイズだと浮いてしまいがちな指や顔など、凹凸部分が多い場所の生体信号記録にも使用可能です。弊社では、他にもφ5、φ6,φ8、φ10など様々な大きさでの電極作成が可能です。きっとピッタリな皿電極をご提供致します。因みに新品の銀皿電極は綺麗に見えますが、実際には細かな溝があるので、生理食塩水に24時間浸けるなどして電極表面に塩化膜を形成させるエージング処理を行うと安定して計測が可能になります。お気軽にお問合せフォームよりご連絡下さい。
-
ディスポ電極風~皿電極
ご紹介致しますのは「ディスポ電極風な皿電極」です。ディスポ電極とは粘着ゲルシートの電極で、筋電図や心電図の計測用電極として一般的に使われております。しかしながら「皿状の電極で使用したい。」「材質が銀塩化銀のものが良い」といった希望も少なくはありません。そこで、ディスポ電極用のリード線にてご使用できる皿電極を製作しました。電極背面をホック状にしている為、一般的なディスポ電極を摘まめるリード線であればご使用が可能です。粘着ゲルでは無い為、生体への固定にはテープ等が必要となりますが、再利用できる事が一番の利点です。お気軽にお問合せフォームよりご連絡下さい。
-
記録&刺激 チャンネルSwitching装置(SSB-402)
脳波や筋電図などマルチchで計測する際、特定のchのみを刺激に切り替える事が出来ます。
-
アクティブ電極を通常の生体アンプでも使用できる
アクティブ電極を通常の生体アンプでも使用できるようにする、電源ユニットと出力ケーブル(TK219-013・013B)です。
-
