心筋マッピングシステム
HMS32〜256｜興奮伝搬・再分極解析対応 多チャンネル電位計測装置
製品概要
HMS32〜256は、心筋表面や心室内の電位変化を高精度に記録・解析する心筋マッピングシステムです。心電図単極誘導法を時間微分することで、局所の興奮到達時間（Activation Time）および再分極終了時間（Recovery Time）を測定し、脱分極・再分極の詳細なマッピングを可能にします。
また、興奮伝搬速度・電位の解析により、膜内・膜外領域の導電特性を可視化し、等電位分布図・等時図分布などの空間的・時間的解析が簡便に行えます。小動物から大動物まで対応し、研究目的に応じた電極構成が選択可能です。

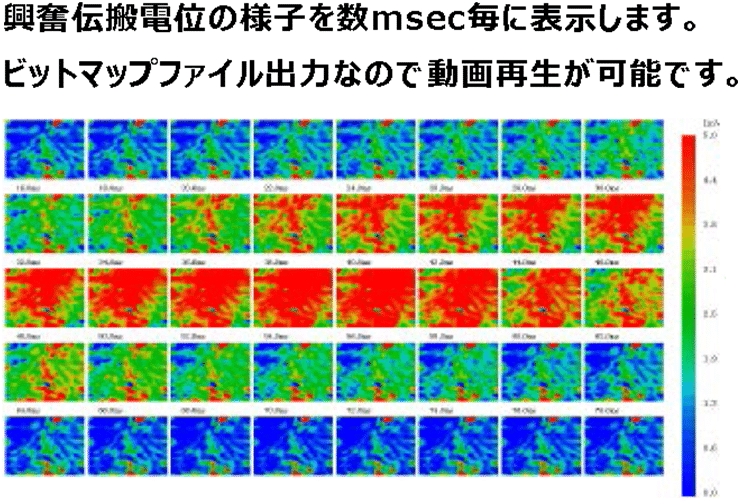

興奮伝搬電位

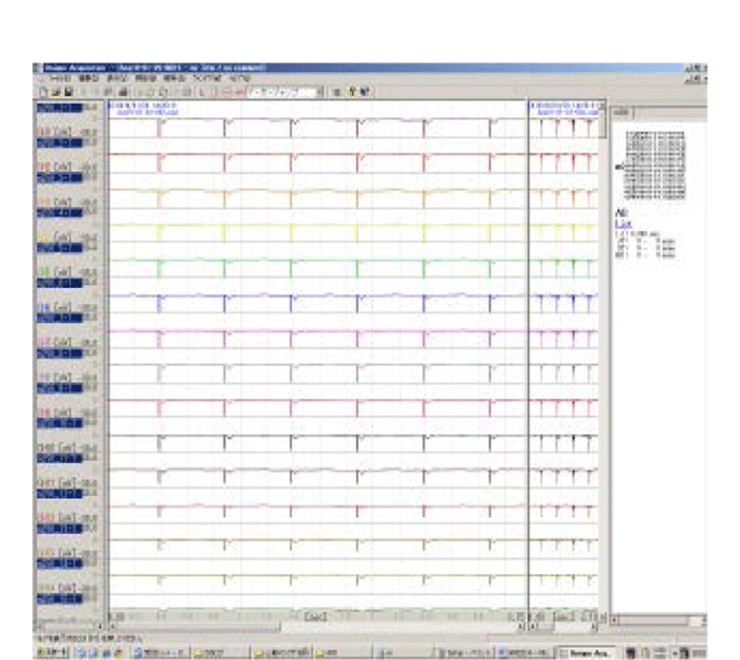

解析１

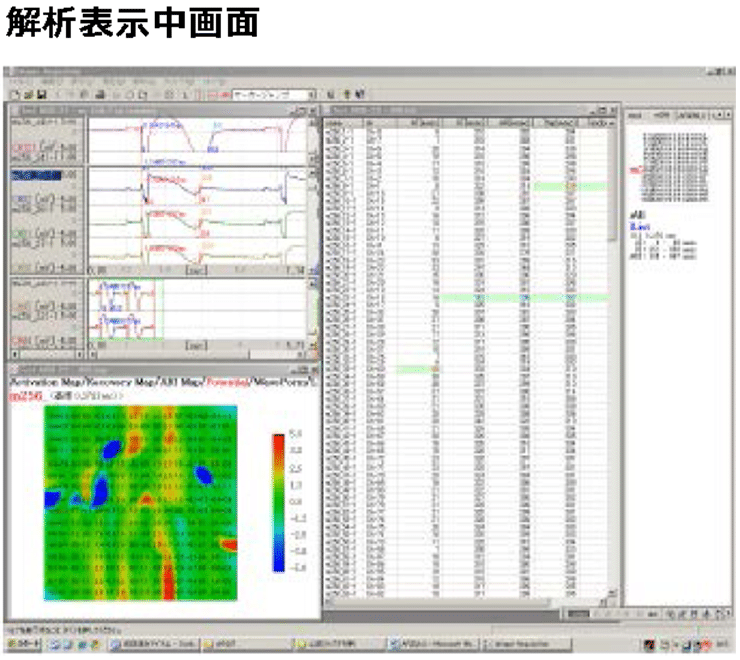

解析２

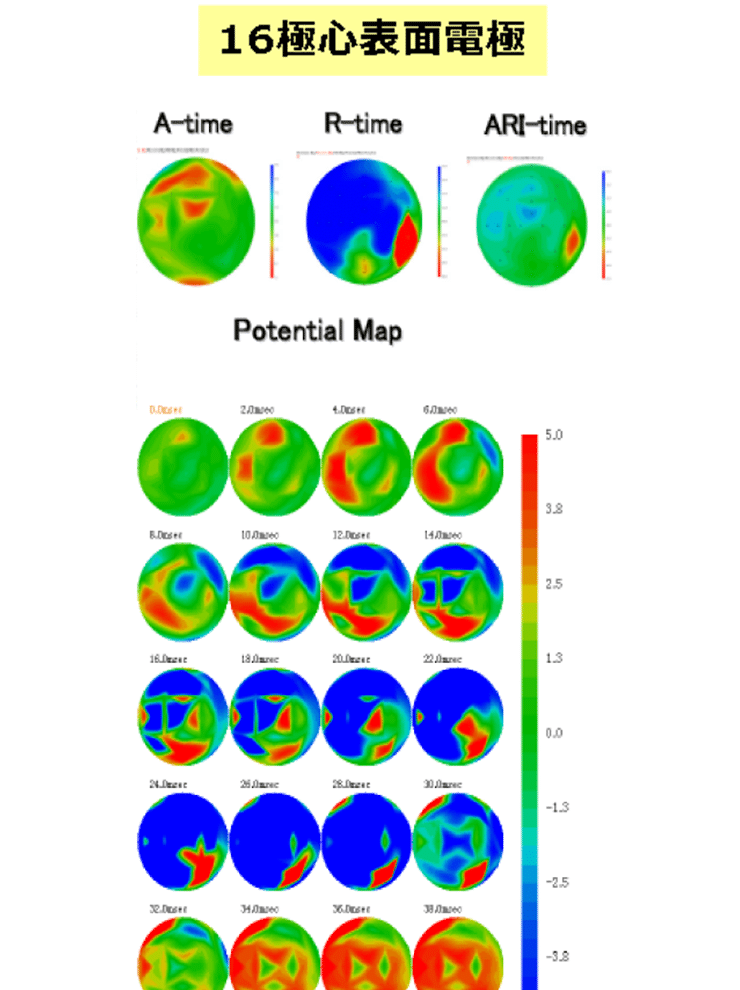

16極解析

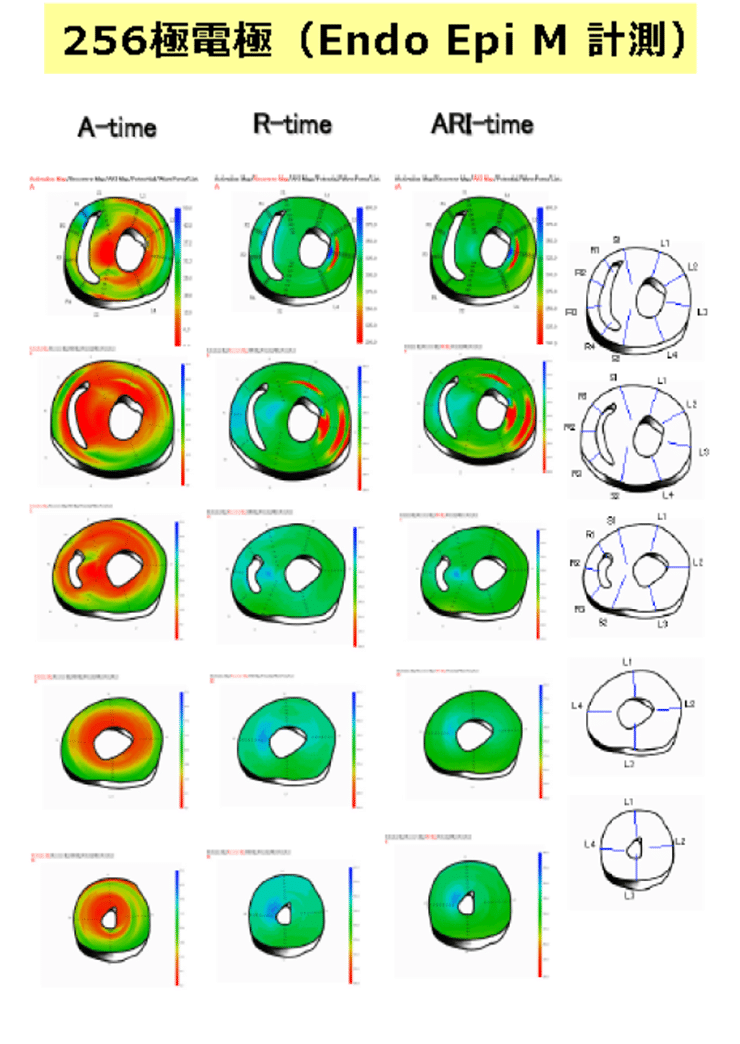

256極解析
製品の特長
- 最大256ch対応の多チャンネル入力（32ch単位で増設可能）
- 心筋表面・心室内の電位分布を高精度に記録
- 興奮伝搬・再分極解析に対応（Activation Recovery Intervalの測定）
- 等電位分布図・等時図分布の描画が可能
- 2D／3D心筋形状へのマッピング対応
- 小動物（ラット）〜大動物（ブタ・イヌ）まで対応
- モノポーラ電極（64ch／256ch）をラインアップ
製品仕様
| 入力チャンネル | 32〜256ch（32ch増設） |
|---|---|
| 入力インピーダンス | 1012Ω |
| 内部雑音 | 3μV PP |
| CMRR | 90dB |
| アンプゲイン | x100, 200, 500, 1000 |
| ローカットフィルター | 0.05Hz |
| ハイカットフィルター | 500Hz |
| サンプリングレート | 1kHz〜2kHz（ch数、ADコンバータに依存） |
| 消費電力 | AC100V、1A |
| 寸法 | W400 x D250 x H100［mm］ |
対応電極ラインアップ
| 種類 | 型式 | 対応動物 |
|---|---|---|

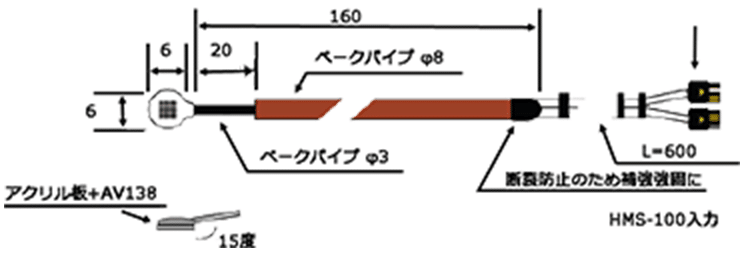

| 表面電極（16極〜256極） | HMS-E256 | 心筋表面・心室内 |
| モノポーラ電極（64ch） | HMS-M64 | ラット用 |
| モノポーラ電極（256ch） | HMS-M256 | 大動物用（ブタ・イヌなど） |

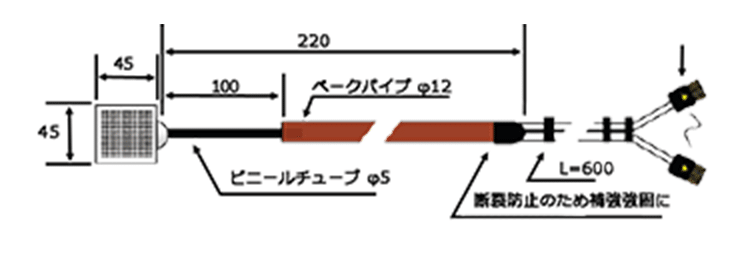

大動物用 256ch Monopolar電極

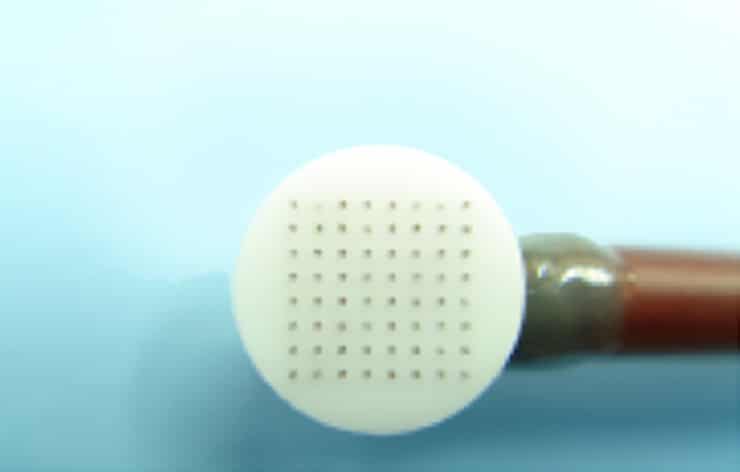

ラット用 64ch Monopolar電極
大動物用 256ch Monopolar電極
ラット用 64ch Monopolar電極
使用用途・応用分野
- 心筋興奮伝搬解析
- 再分極時間の局所評価
- 心室内電位分布の可視化
- 心筋梗塞・不整脈モデルの研究
- 薬理学的評価（抗不整脈薬・イオンチャネル阻害剤など）
- 動物実験（ラット・ブタ・イヌなど）における電気生理解析
FAQ（よくあるご質問）
Q. 小動物と大動物で電極は共通ですか？
A. いいえ、ラット用には64ch、ブタ・イヌなどの大動物には256chのモノポーラ電極をご用意しています。
Q. 興奮伝搬速度はどのように解析しますか？
A. 心筋表面の電位を微分し、2D／3D形状に重ね合わせることで、伝導速度を可視化できます。
Q. 等電位分布図の描画は自動ですか？
A. 専用解析ソフトウェアにより、計測データから自動生成可能です。
Q. 心筋梗塞モデルにも使用できますか？
A. はい、局所の興奮伝搬異常や再分極遅延の解析に適しています。
