データ収録システム
実験データと動画収録の記録ができるデータ収録装置

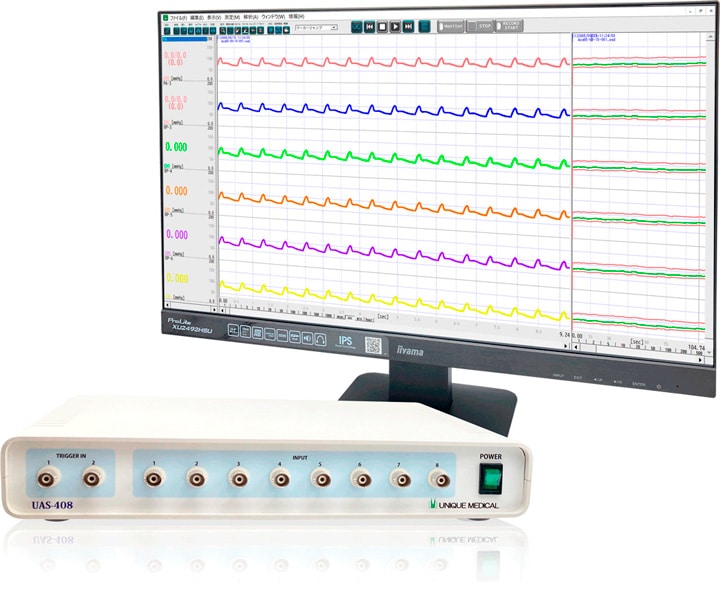

Data Vision UAS-400シリーズ
・UAS-404S 4チャンネル ¥830,000-
・UAS-408S 8チャンネル ¥950,000-
データヴィジョンは直感的な操作性とともに、様々な波形描画機能や解析機能を備えています。
神経科学、生理学、循環器学など様々な実習や実験に対応し、パワフルに研究をサポートします。
ヒト、ラットやマウスを用いた生体信号の計測や解析が可能で、汎用性に優れた収録システムです。
また、筋電図の記録や脳波、心電図の記録などと同時に動画収録も行えます。
動作と連動した生体信号、電気生理の解析を標準機能で対応します。
もちろんデータと動画の再生機能もあります。
アナログ入力インターフェイスはUSB接続で直接コンピュータに接続
アナログ入力インターフェイスは4ch、8ch、コンピュータとの接続はUSBのみなので、シンプルな操作で簡単にセットアップができます。

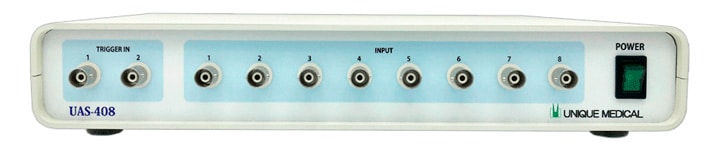

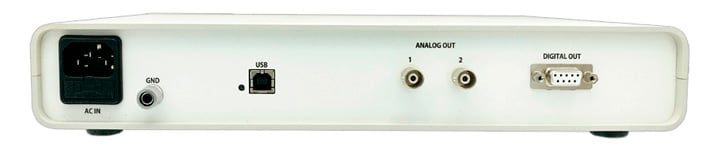

正面(8チャンネルタイプ) 背面(8チャンネルタイプ)
型式 | UAS-404S | UAS-408S |
---|---|---|
入力チャンネル数 | 4チャンネル | 8チャンネル |
A/D分解能 | 16bit | |
サンプリング周波数 | 250kHz(最大) | |
ADレンジ | ±10V、±5V、±1V、±200mV | |
対応OS | Windows11 | |
PC I/F | USB 2.0 TYPE-A | |
本体寸法 (突起部含まず) | W220 x D165 x H50[mm] | W320 x D220 x H50[mm] |
※動画機能をご利用になる場合、カメラ接続するPCの仕様についてご相談ください。

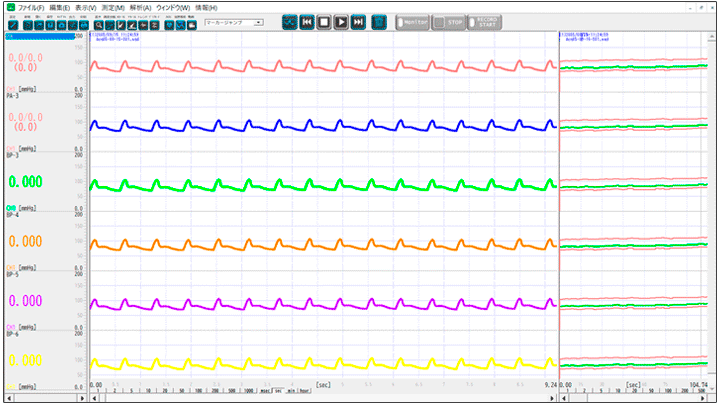

多種多様な研究に対応したインターフェイス・ソフトウェア
データヴィジョン付属の標準ソフトウェアUnique Acquisitionは、操作が簡単で豊富な表示機能・解析機能を備えています。
他社製のアンプや各種センサーからのアナログ信号を、BNCコネクタを介して入力し、その信号をコンピュータに送信、波形描画、解析を行います。
▼実験動物の様々な用途に対応した豊富な機能
・心電図や血圧のデータによるピーク演算や心拍数演算
・生波形と複数の解析波形をオンライン表示
・デジタルフィルター、ACフィルタ機能
・積分、微分や指数演算など豊富な演算機能
・様々なアンプと容易に校正可能
・グラフの拡大や左右ウィンドウなど、様々なトレンド表示

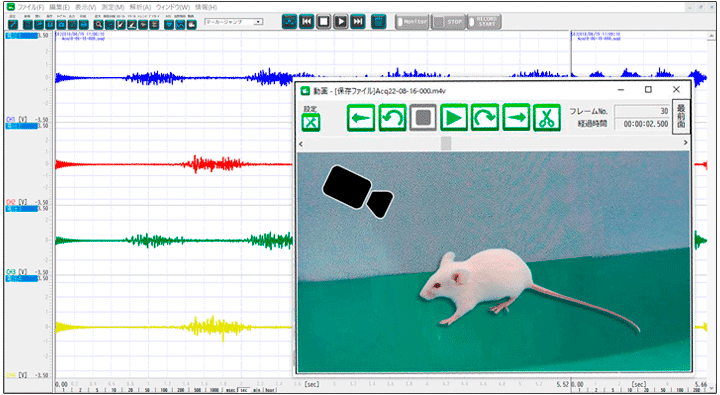

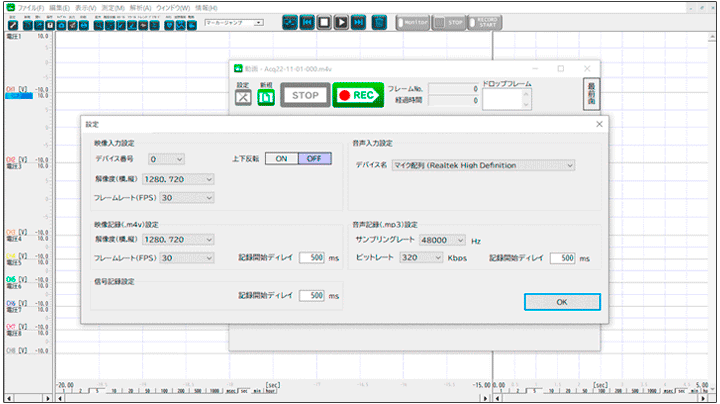

▼実験データと動画の収録
・運動生理学の実験など、動きに合わせた映像と生体電位や生体情報の同時記録
・音声入力可能
▼ポリグラフとしての用途
実験や実習における生体情報をモニタリングすることができます。
・心電図や血圧、体温などの生体情報を同時モニタリング
・他社製の計測機でもアナログ出力があれば、入力描画が可能
・記録した波形はオンライン・オフライン解析が可能
・オンラインでは心拍数や血圧の演算表示が可能

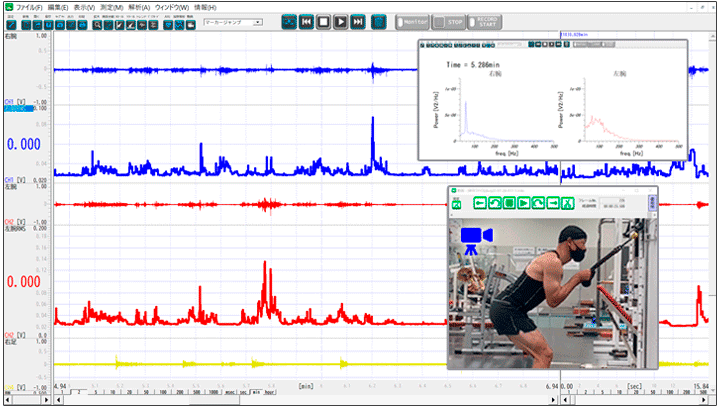

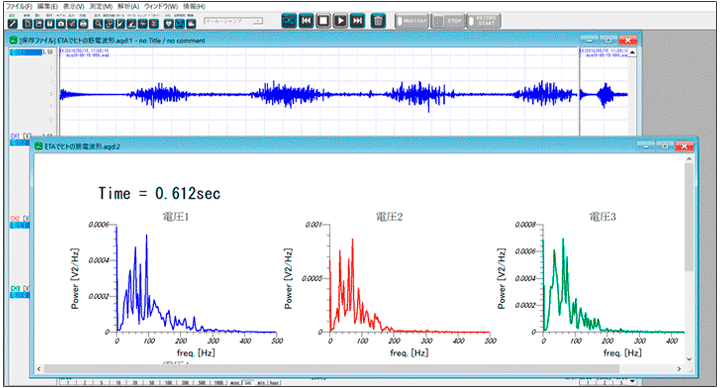

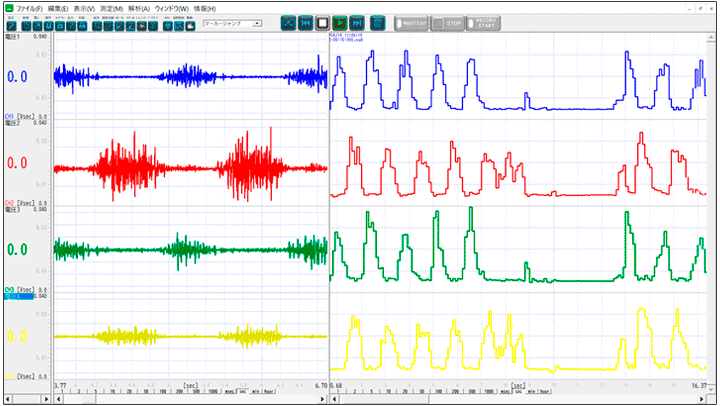

▼筋電図や生体電位記録の用途
電気生理実験において筋電図や心電図、脳波などを入力し、周波数分析(FFT解析)や積分、RMSなどの解析をオンラインやオフライン共に解析ができます。また、デジタルバンドパスフィルターでHCF、LCFを詳細に設定ができます。
主な解析
・FFT(周波数解析/パワースペクトラム)
・RMS
・積分
・整流
生波形の上下や左右グラフに解析波形を描画する事ができ、分析しやすい画面のレイアウトが可能

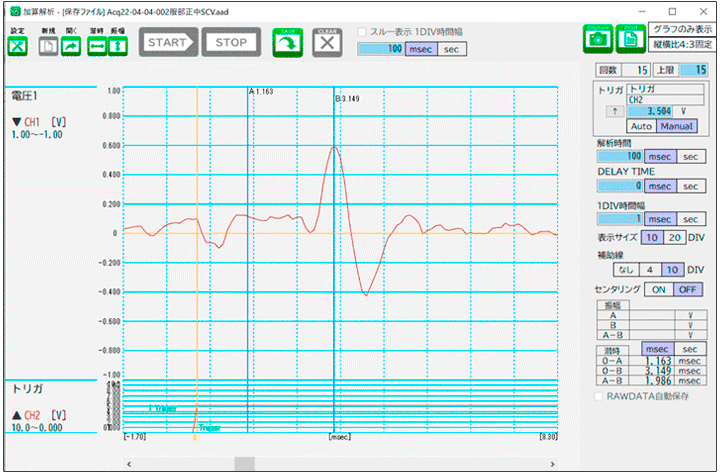

▼神経生理学 電気生理実験の用途
神経伝導速度や体性感覚誘発電位(SEP)、運動誘発電位(MEP)などの計測を行うことができます。
加算平均、重ね書きなどグラフの描画方法を設定できます。
・加算処理した波形の潜時や振幅を計測することが可能
・計測結果を一覧表示
・簡便で、直感的に操作が可能

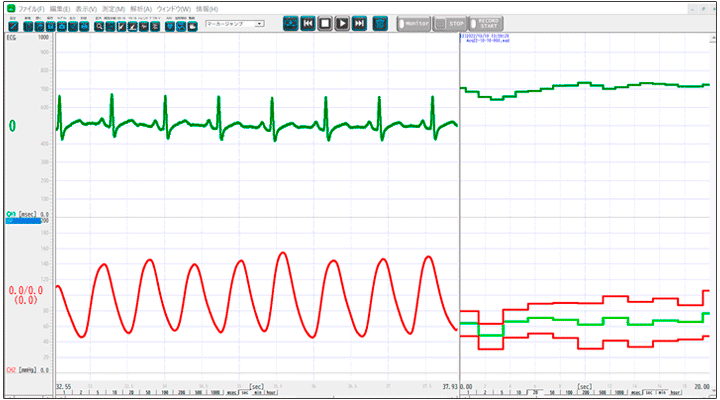

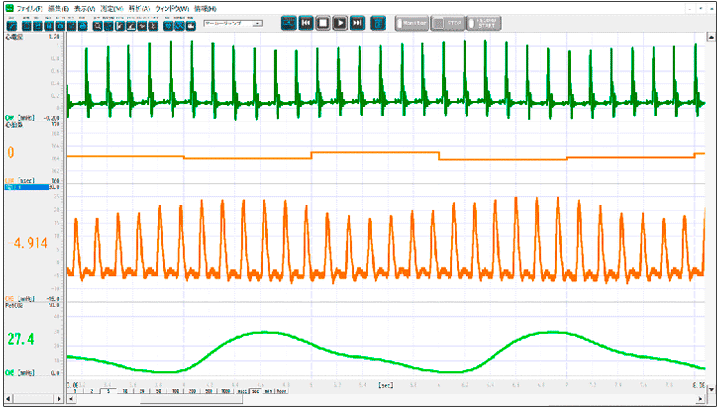

▼心電図、心拍数、血圧トレンド表示の用途
・心電図、血圧の生波形と、心拍数、血圧トレンドを同時表示
・演算処理により心拍数、最高血圧、最低血圧、平均血圧をリアルタイム表示

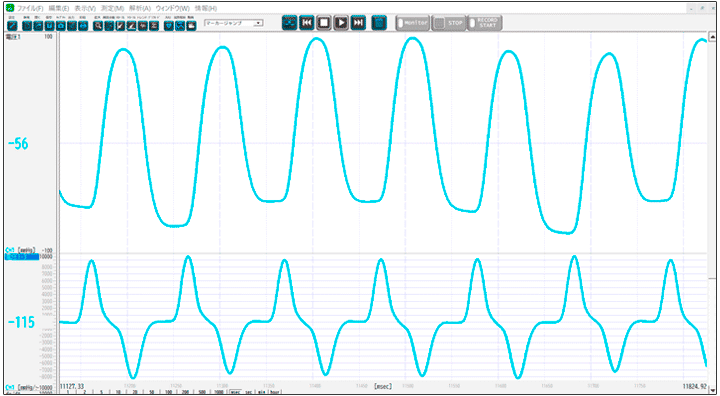

▼心内圧など心臓循環機能の用途
・心内圧や循環機能の解析が可能
・Tの計算やdp/dt、max、minの演算表示が可能
▼記録したデータや動画のオフライン再生機能
・収録したデータや動画の時間軸を変更、再生することが可能
・演算、解析内容の変更やリフィルター機能にも対応

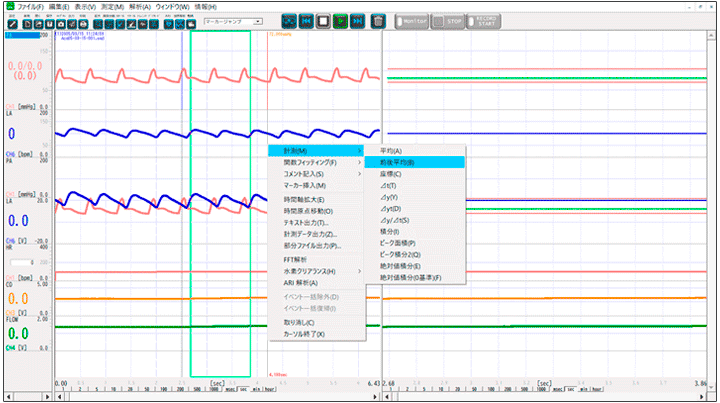

▼豊富な解析機能
様々な研究や実験、実習に対応した豊富な解析機能を簡便に使用することができます。
主な解析
・指定した区間での平均値
・積分値
・%表示(変化量)
・⊿計算
・テキスト出力
・座標値
・Ch間演算

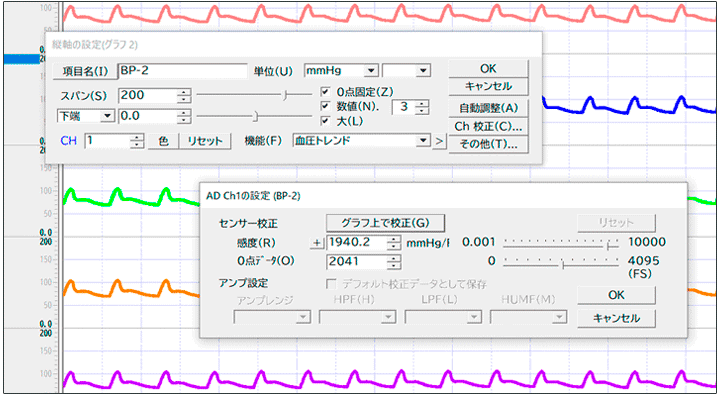

▼容易にアンプや計測機器との校正ができる
容易な設定
・画面上に0点電圧と校正値を用いてカーソルで設定
・1Vスケールの校正値を入力
アンプ入力レンジは±10Vまで対応
便利な機能
・画面キャプチャ
・実験データと動画の同時記録、同期が可能
・オフライン再生機能
・加算平均波形の計測
・全データ、部分データのテキスト出力
・豊富な演算処理と解析機能
・神経科学、生理学、循環器学など様々な用途に対応
・詳細設定が可能なデジタルフィルター(ACフィルタ)
アプリケーション例

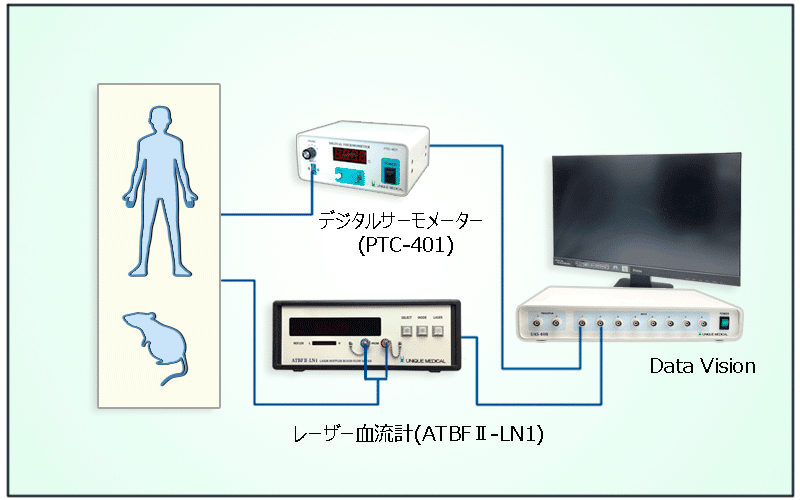

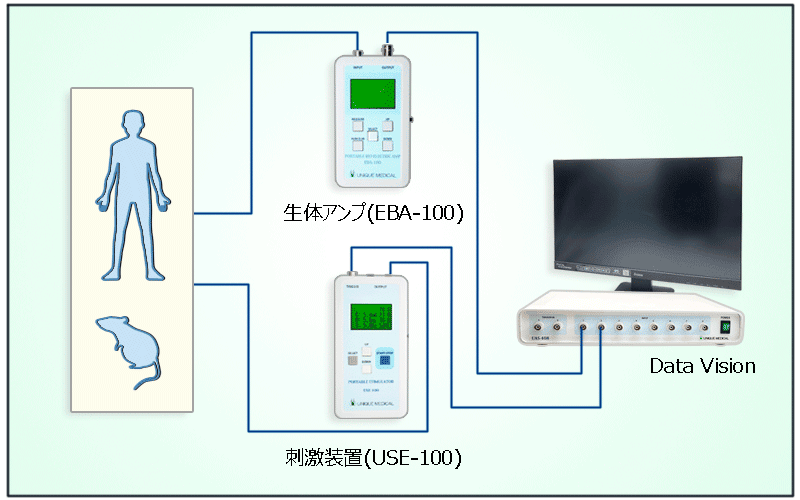

生体アンプと刺激装置を組み合わせた例 レーザー血流計と体温計測を組み合わせた例
