2チャンネルA/Dコンバーター
DOM-102｜研究用データ収録・波形描画・テキスト出力対応USB接続型AD変換器
製品概要
DOM-102は、研究用途に特化した2チャンネルA/Dコンバーターです。
PCとUSB接続することで、デュアルチャンネル・オシロスコープとして機能し、波形描画・データ保存・テキスト出力が可能です。
10ビット分解能・最大200MS/sの高速サンプリングに対応し、生理学実験・電気信号解析・教育用途など、幅広い分野で活用されています。
また、専用ソフトウェアをプリインストールしたPCとのセットモデル「DOM-102P」も提供可能です。
製品の特長
- 2チャンネル同時収録対応：独立した2系統の信号を同時に記録
- 最大200MS/sの高速サンプリング（1ch時）
- 10ビット分解能による高精度データ取得
- USB接続による簡便なPC連携
- 波形描画・テキスト出力・保存機能付き
- 多段階電圧レンジ選択可能（±50mV〜±20V）
- BNC入力コネクター採用で高い汎用性
- USBバスパワー駆動で外部電源不要

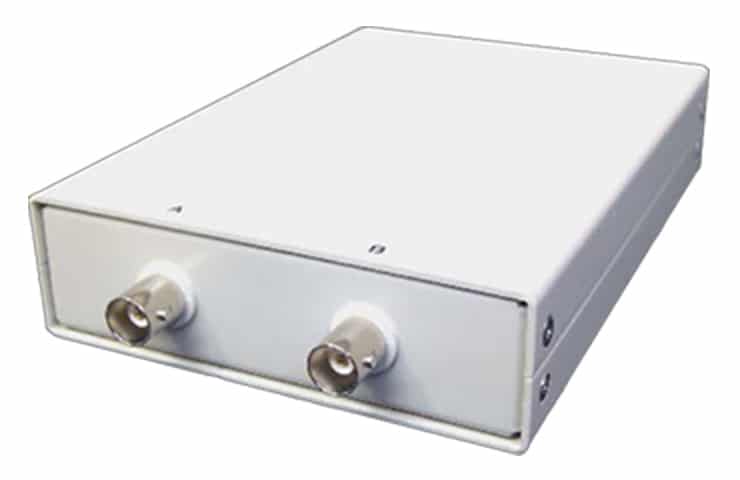

２チャンネルA/Dコンバーター

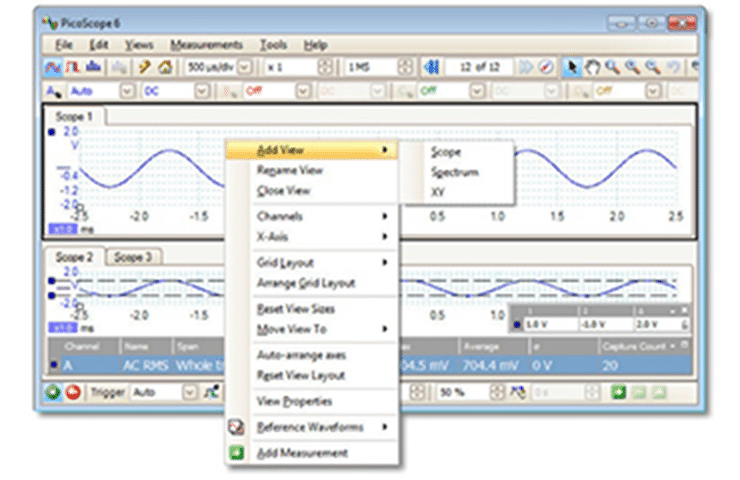

データ収録・解析
製品仕様
| 装置名 | 2ch入力インターフェース |
|---|---|
| 型式 | DOM-102 |
| チャンネル数 | 2ch |
| 分解能 | 10ビット |
| PC接続方式 | USB 2.0 |
| 周波数特性 | 25MHｚ |
| 最大サンプリング周波数 | 1ch 時 200MS/s 2ch 時 100MS/s |
| 電圧レンジ | ±50ｍV、±100ｍV、±200ｍV、±500ｍV、 ±1V、±2V、±5V、±10V、±20V |
| 電源供給 | USBより供給 4.60V〜5.25V、@500mA max |
| 入力方式 | BNCコネクター |
| 寸法 | 100 x 140 x 30mm（突起部含まず） |
使用用途・応用分野
- 生理学・神経科学実験における電気信号収録
- 教育・実習用途での波形観察と記録
- 簡易オシロスコープとしての活用
- センサー出力の記録・解析
- 研究データのテキスト出力・CSV保存
- 低コストでのデータ収録環境構築
FAQ（よくあるご質問）
Q. DOM-102はどのような信号に対応していますか？
A. ±50mV〜±20Vの範囲で、電圧信号をBNC入力から収録可能です。生体信号やセンサー出力などに対応します。
Q. 専用ソフトウェアは付属していますか？
A. はい、波形描画・保存・テキスト出力に対応した専用ソフトウェアが付属しています。DOM-102Pにはプリインストール済みPCが含まれます。
Q. 外部電源は必要ですか？
A. いいえ、USBバスパワーで駆動するため、外部電源は不要です。
Q. 1chと2chでサンプリング速度は変わりますか？
A. はい、1ch使用時は最大200MS/s、2ch使用時は最大100MS/sとなります。
