リニアアイソレーター
ULI-100｜UBS-100シリーズ対応・定電流出力型アイソレーションユニット
製品概要
ULI-100は、ユニークメディカルのポリグラフシステムUBS-100シリーズに対応したプラグイン型リニアアイソレーターです。
入力された電圧信号に相似した波形を、アイソレートされた定電流信号として出力することができ、電流値・電圧値のモニター出力により、リアルタイムで出力状態を確認できます。
最大出力電圧 ±100V、最大出力電流 20mAまで対応し、任意波形・広帯域（0.1Hz〜1kHz）の入力に対応。電気生理学実験や刺激制御において、高精度な信号分離と安全性を両立します。
製品の特長

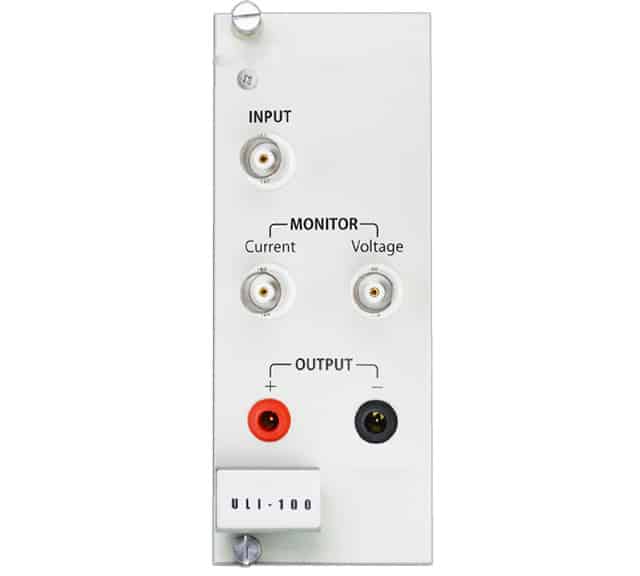

リニアアイソレーター ULI-100
- UBS-100シリーズ対応のプラグインユニット
- 入力電圧信号に相似した定電流出力
- アイソレーション機能により信号分離と安全性を確保
- 最大出力電圧 ±100V、最大出力電流 20mA
- 入力波形：任意波形に対応
- 入力周波数範囲：0.1Hz〜1kHz
- 電流モニター出力：2mA/V
- 電圧モニター出力：10V/V
- 負荷抵抗5kΩ以下で安定動作
製品の紹介動画
製品の仕様
| 入力電圧範囲 | ±10V |
|---|---|
| 最大出力電圧 | ±100V |
| 入力周波数範囲 | 0.1Hz〜1kHz |

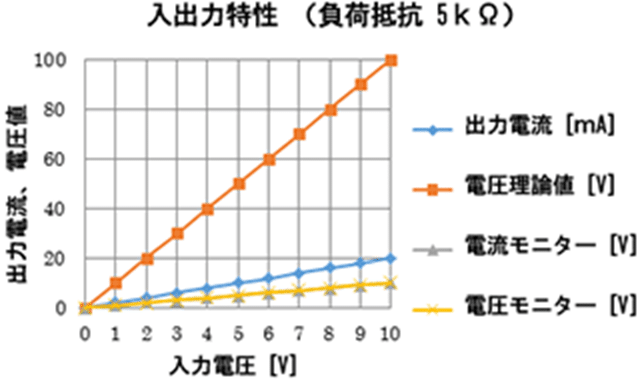

| 入力 - 出力 | 2mA/V |
| 入力波形 | 任意の波形 |
| 最大出力電流 | 20ｍA（想定インピーダンス5kΩ以下） |
| モニター出力 電流値モニター | 2mA/V |
| モニター出力 電圧値モニター | 10V/V |
使用用途・応用分野
- 電気生理学実験における刺激信号のアイソレーション
- 細胞・培地への定電流刺激
- 筋電図・脳波記録との干渉防止
- 高電圧信号の安全な分離出力
- 教育・学生実習での信号処理体験
- UBS-100シリーズとの連携による多チャンネル制御
FAQ（よくあるご質問）
Q. ULI-100はどのような実験に使えますか？
A. 電気生理学実験、細胞刺激、信号分離、安全な高電圧出力など、刺激制御が必要な研究に使用されます。
Q. 入力波形に制限はありますか？
A. 任意波形に対応しており、正弦波・矩形波・パルス波など自由に入力可能です。
Q. 出力のモニターは可能ですか？
A. 電流値モニター（2mA/V）、電圧値モニター（10V/V）により、リアルタイムで出力状態を確認できます。
Q. 医療機器ですか？
A. 本製品は研究用途向けであり、医療機器ではありません。
