セレバス-マルチチャンネル神経生理学システム Cerebus
セレバスシステムは、マルチチャンネルでスパイク、LEP等をパワフルに記録・解析を行う神経生理実験のトータルシステムです。
高い処理能力を持つニューラルシグナルプロセッサー（NSP)は、Windows OSに依存せずにリアルタイム処理を行います。神経活動の記録だけではなく、豊富なデジタル/アナログIOにおいて複雑なイベントタスク制御を可能にしています。DC駆動型フロントエンドアンプと光ファイバー接続の組み合わせにより、極めて少ないノイズ下での記録ができます。
特徴
- リアルタイムシステム
- 8, 16, 32, 64, 96, 128, 256, 512ch
- 各チャンネルごとにデジタルフィルタリング
- 各電極からのスパイクとフィールドポテンシャルの同時連続記録
- アナログ/デジタル入出力
- オーディオ出力
- NeuroExplorer, Spike2, Matlab, C/C++ オン/オフライン
- SDK: MATLAB, C++SDK
- 行動、刺激、ビデオシステムと同期

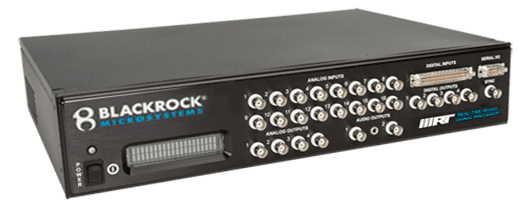

ニューラルシグナルプロセッサー Neural Signal Processor
128/256電極、16chアナログ入力、16ch TTL デジタル入力信号をリアルタイムで処理します。
仕様
| デジタル信号処理 | ノイズキャンセレーション機能 ４次ハイ/ローパスデジタルフィルタリング 全チャンネルでスパイクとフィールドポテンシャルを同時処理 |
|---|---|
| フロントエンド入力 | デジタル光ファイバーポート |
| アナログ入力 | 16ビット入力 16ch ±5.0V |
| アナログ出力 | 16ビット入力 4ch ±5.0V（BNC） 2ラインレベル音声出力 |
| デジタル入力 | 16ビット（16ch TTLまたはStrobed Word） |
| デジタル出力 | 1ビットデジタル出力 4ch（BNC） 同時TTL出力（BNC） |
| シリアル I/O | RS232ポート、115kbps |
| PCインターフェース | RS232ポート、115kbps |
| 外寸 | 88（H）ｘ325（W）ｘ425（L）/ mm |
| 重量 | 6.8Kg |
フロントエンドアンプ Front-end Amplifier
信号の増幅、フィルタリング、デジタル化、マルチプレックス化し光信号出力を行います。
仕様
| 入力チャンネル数 | 32～128ch |
|---|---|
| AC入力範囲 | -8.1mV から 8.1mV |
| AD変換 | 16ビット（0.25µV/bit) |
| 同相信号除去入力範囲 | ±.3.0V 入力アース間 |
| 同相信号除去 | ＞90dB（50/60Hz) |
| ハイパスフィルター | 1次 0.3Hz （フル帯域幅モード） |
| ローパスフィルター | 3次 7.5kHzバタワース |
| 入力換算ノイズ | ＜3.0µVms（14 µVp-p） |
| 入力インピーダンス | ＞1012Ω‖ 3pF |
| チャンネル間クロストーク | ＜1LSB 全構成において |
| 最大入力電圧 | ±5.0V 入力アース間 |
| ヘッドステージ供給電圧 | 1.5V 最大150mA |
| 信号出力 | 光ファイバーポート |
| 外寸 | 110（Ｈ）x42（W）x186（L） /mm |
| 重量 | 600g |
多機能＆高性能な付属のGUIソフトウェア Central
セレバス、セレプレックスダイレクトには、信号収集、記録のためのソフトウェアが付属されています。デジタルフィルタリングや3Ｄスパイクソーティング、データ転送・保存に至る様々な工程をオンラインで同時に行えます。高性能、多機能でありながら、非常に使い勝手よくデザインされたレイアウトに定評があります。

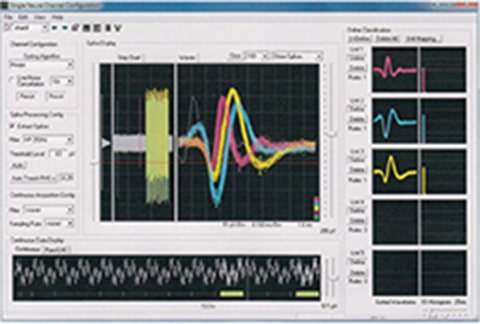

シングルチャンネル活動電位

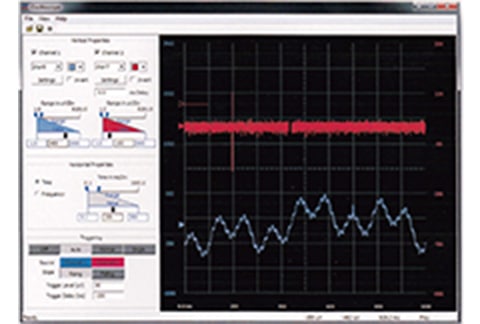

2chデジタルオシロスコープ

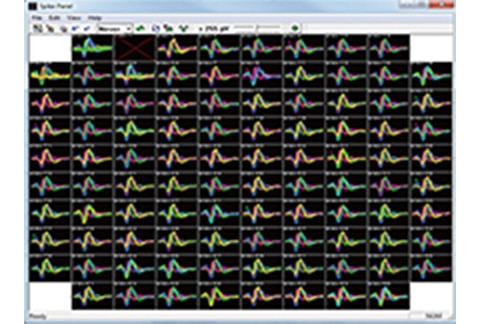

マルチチャンネル表示

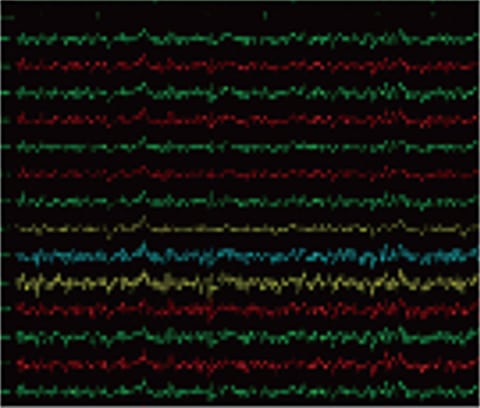

フィールドポテンシャル

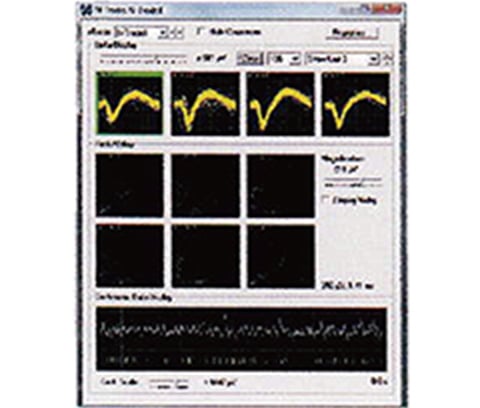

テトロード
PC環境
OS：Windows®7 /Windows®10
CPU： ≥ 4 physical cores at 2GHz
RAM：4 GB
ハードドライブ容量：4GB
ディスプレイ：Video card with full OpenGL compatibility

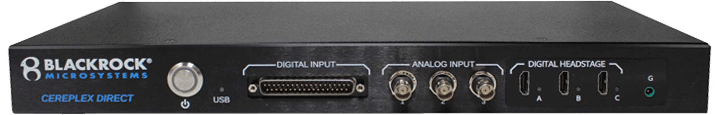

セレプレックスダイレクト-デジタル神経生理学システム CerePlex Direct
セレプレックスダイレクトは、低ノイズ信号記録が可能なデジタルヘッドステージを利用した信号収集システムです。信号入力は最大512chで、最大30kHz サンプリングを行う高性能デバイスであるにも関わらず、汎用PCとのUSB接続が可能で、安価・省スペースで多チャンネル信号計測を実現します。
特徴
- 16～512ch
- 3x HDMIデジタルインプット
- オーディオ出力
- NeuroExplorer, Spike2, Matlab, C/C++ オン/オフライン
- SDK: MATLAB, C++SDK
- 行動、刺激、ビデオシステムと同期
仕様
| チャンネル数 | 16～512ch |
|---|---|
| サンプリングレート | 30,000 サンプル/秒 |
| ヘッドステージ電源 | ±3.0V 出力 |
| アナログ入力サンプリングレート | 30,000 サンプル/秒 |
| アナログ→デジタル変換 | 16Bit 0.25µV |
| 入力インピーダンス | ＞1012Ω‖ 3pF |
| 同相信号除去比 | ＞90dB |
| 最大入力電圧範囲 | ±5.0V 入力と接地間 |
| デジタル入力 | 16デジタル入力 0-5V TTL 論理レベルにおいて |
