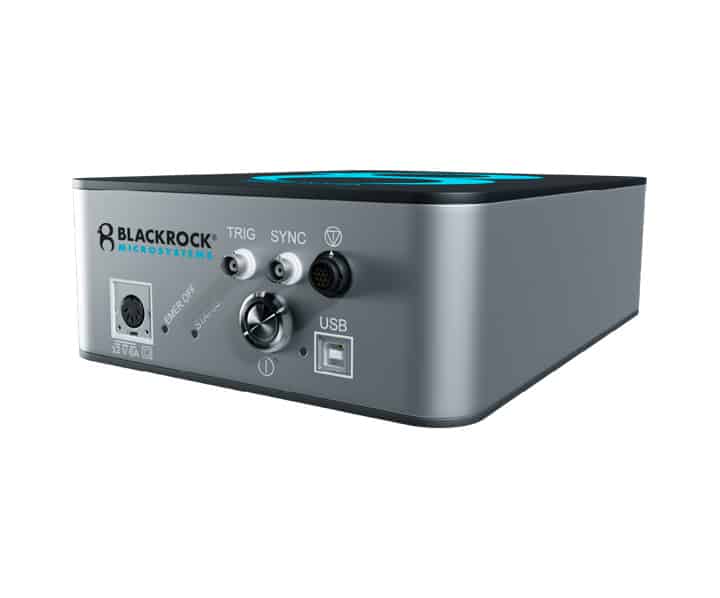

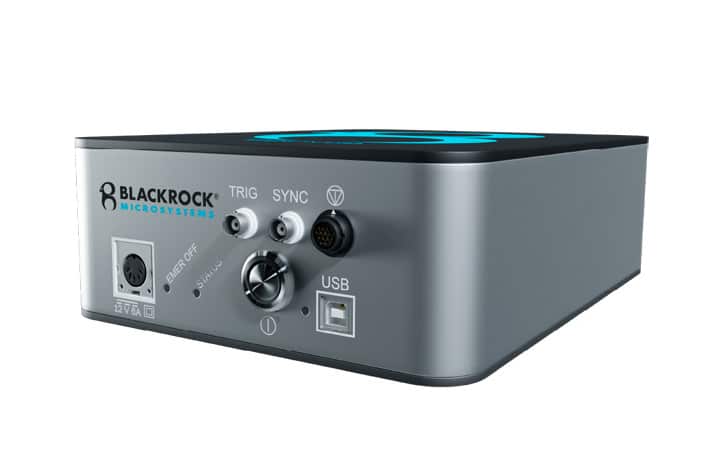

刺激装置 – セレスティムR96
最大16の同時刺激を生成。完全にプログラム可能な96チャンネルの神経刺激装置です。
二相電流パルスが電極を介してニューロンを刺激します。
特徴
- 96ch出力
- 最大16同時刺激
- 1μA〜215μAまたは100μA〜10 mA±9.5V/ch
- TTLトリガと同期機能
- 電極間の高速切り替え
- 低インピーダンス/高インピーダンスの電極モード
セレスティムR96は、最大16の同時刺激を発生させることができる、96チャンネルの神経刺激装置です。 二相性電流パルスが、埋め込まれた電極を介してニューロンを刺激します。Stim Manager ソフトウェアと、Matlab SDKとC ++ SDKの両方が付属されており、 Stim Managerは、手動とプログラムの2つのモードで動作します。
手順としては、電極アレイパネルで電極を選択し、波形パネルで 極性、パルス数、位相間遅延、振幅、位相幅および周波数を含む個々の位相を定義して単一刺激パラメータを指定、カスタム刺激を作成します。プログラムモードでは、複数の刺激を異なる電極に送信したり、カスタム刺激パターンを作成したり、チャンネルをインターリーブしたりできます。
仕様
出力チャンネル数 | 96ch |
---|---|
最大同時刺激 | 16 |
最大電流 | 100μA – 10mA ( 100μA増加) |
最小電流 | 1 – 215μA (1 μA増加) |
最大出力電圧 | ± 4.7V to ± 9.5V(0.6V調整) |
フェーズ幅 | 44μs – 65,535μs |
インターフェーズ幅 | 53μs – 65,535μs |
刺激周波数 | 4Hz – 5kHz |
推奨電極インピーダンス | μ<100kΩ |
マクロ | <1kΩ |
トレインパルスレンジ | 1~255 |
分極 | バイフェージック |
APL | MATLABまたはC++ x86, x64 Ver. |
スクリプト | 刺激プロトコル、バーフェージック波形、トリガー |
