ヘッドステージアンプ
| デジタル・アナログ対応 超広帯域神経信号記録システム
製品概要
ヘッドステージアンプは、神経科学研究における超広帯域神経信号記録を支える軽量・小型・高性能な記録ユニットです。アナログ・デジタル両方式に対応し、低インピーダンスのマクロ電極からユタアレイなどの高インピーダンス微小電極まで、様々な記録条件に対応します。自由行動下の小動物から霊長類の慢性実験、スライス・培養実験まで、用途に応じた多彩なモデルをラインアップしています。
軽量、小型、各種デジタル/アナログヘッドステージで、超広帯域神経信号記録をサポート
製品の特長（共通）
- 超広帯域（最大10kHz）・高分解能（最大250nV）記録に対応
- 最大256chの高密度記録
- デジタル変換機能によりノイズを極限まで除去
- モーションセンサー・温度センサー・赤外線LEDなどの内蔵オプション
- ワイヤレスモデルもラインアップ
- Omnetics、Samtecなど多様なコネクターに対応
モデル一覧

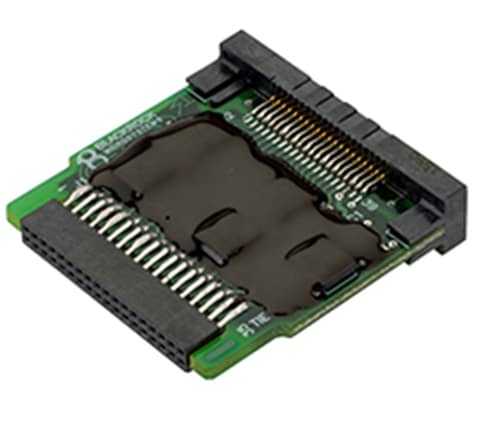

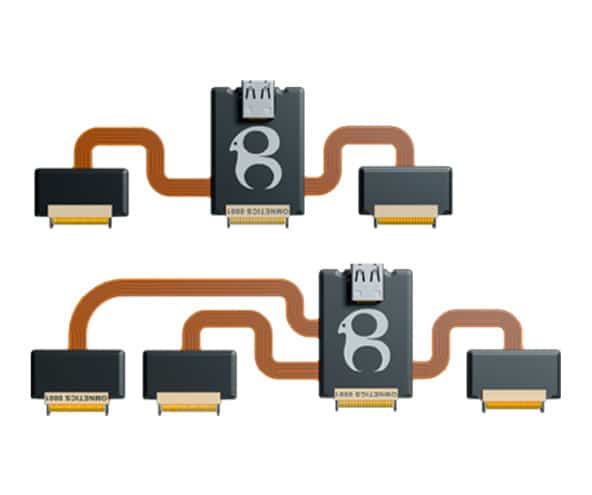

セレプレックスM
■ セレプレックスM
・最大128ch・30kHzサンプリング
・小型軽量・低ノイズ
・自由行動下の小動物に最適
・デジタル変換機能搭載
・ケーブルや実験室のノイズを除去
| チャンネル数 | 64 / 96 / 128 |
|---|---|
| サイズ | 64ch: 28 x 24 x 7 mm 96ch: 28 x 29 x 9 mm 128ch: 28 x 34 x 11 mm |
| 重さ | 64ch: 4.2ｇ 96ch: 5ｇ 128ch: 5.86ｇ |
| ノイズ (接地） | 3 μV RMS |
| 入力インピーダンス | > 10 GΩ || 3 pF |
| サンプリング周波数 | 30 kHz |
| 入力周波数レンジ | 0.3 Hz – 7.5 kHz |
| 電源 | ± 2.5 V to ± 5 V DC |
| 分解能 | 16 bit (0.25 μV) |
| 入力コネクター | Dual-row, 36-female, 0.025” pitch Omnetics |

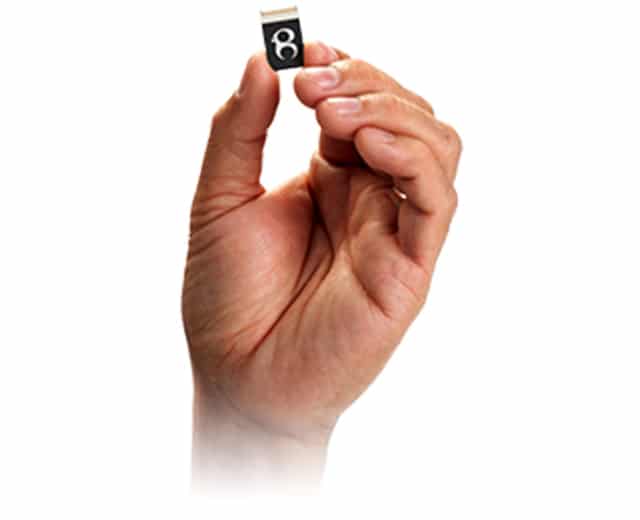

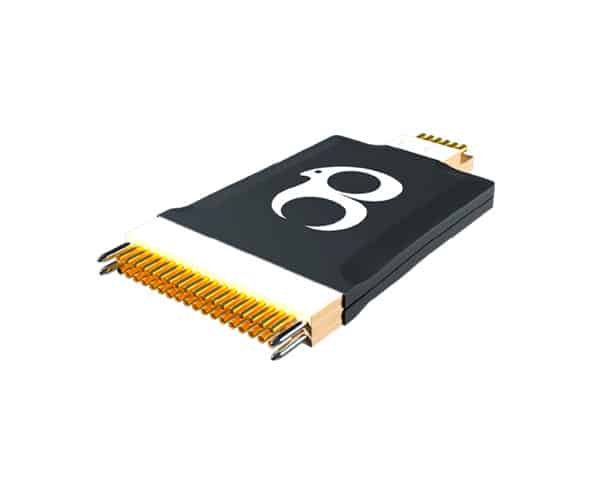

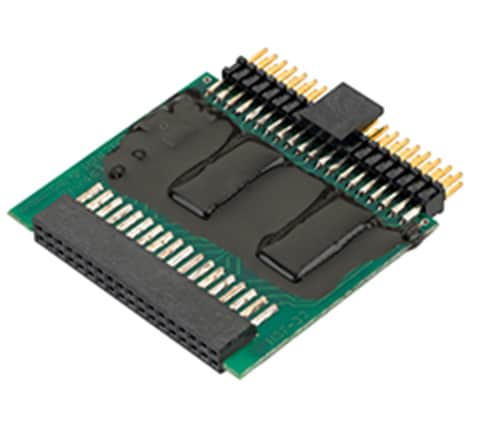

セレプレックスµ（ミュー）
■セレプレックスµ（ミュー）
・わずか1g・モーションセンサー内蔵
・マウスの行動解析に最適
・最大32ch対応
・モーションセンサー、温度センサー内蔵
・ビデオトラッキング用赤外線LED内蔵
| チャンネル数 | 16 / 32 |
|---|---|
| サイズ | 13.2 x 18.2 x 3 mm |
| 重さ | 1ｇ |
| 入力コネクター | Omnetics |
| 電源 | +5 / -3 VDC |
| サンプリング周波数 | 30 kHz |
| 制御モード | 連続 |
| 入力周波数レンジ | 0.3 Hz – 7.5 kHz |
| 入力インピーダンス | 1300 MΩ @ 10 Hz, 13 MΩ @ 1 kHz |
| 最大入力範囲 | ± 8 mV （対基準電極） |
| 分解能 | 16 bit (0.25 μV) |

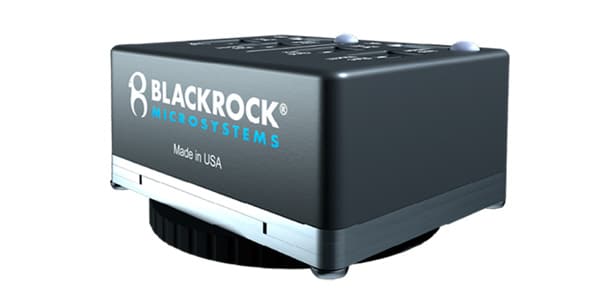

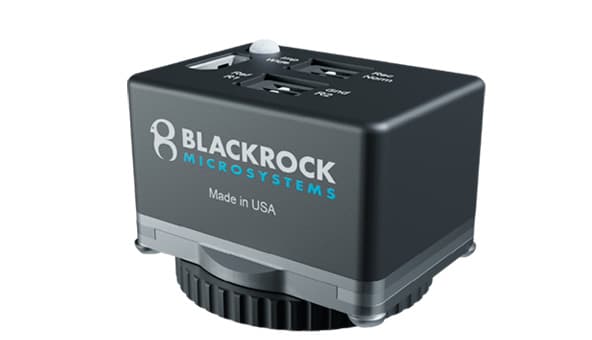

セレプレックスE
セレプレックスE256
■セレプレックスE & セレプレックスE256
・最大256ch・ノイズ除去機能
・マルチプレクサー内蔵で配線を最小化
・霊長類・ラット・ネコに対応
・ユタ電極セレポートコネクターに対応
| チャンネル数 CerePlex E | 128 |
|---|---|
| チャンネル数 CerePlex E256 | 256 |
| 分解能 | 16 bit, 250 nV |
| サンプリング周波数 | 30 kHz |
| 制御モード | 連続 |
| 入力周波数レンジ | 0.3 Hz – 7.5 kHz / 0.05 Hz – 10 kHz (選択) |
| 入力インピーダンス | 1300 MΩ @ 10 Hz, 13MΩ @ 1 kHz |
| 最大入力範囲 | ± 8 mV |
| サイズ・重さ | E: 24.9 x 17.7 x 17.9mm 14.2ｇ E256: 24.9 x 35.4 x 17.9mm 29.6ｇ |

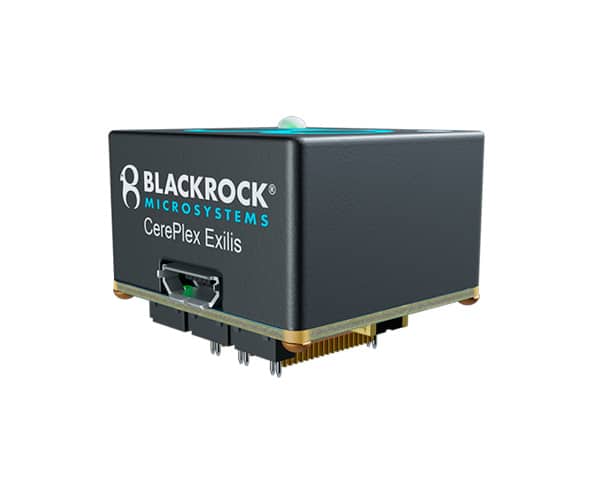

セレプレックスExilis（エクシリス）－ Wireless
■セレプレックスExilis（エクシリス）－ Wireless
・ワイヤレス・最大96ch
・小動物の自由行動下記録に対応
・通信範囲：3m、バッテリー2.5時間
・オムネティクスコネクター電極に対応
| チャンネル数 | 32 / 64 / 96 |
|---|---|
| 入力周波数レンジ | 0.3 Hz – 7.5 kHz |
| 分解能 | 16 bit, 250 nV |
| サンプリング周波数 | 30kHz |
| 対応電極 | コネクター：Omnetics 36-pin, female |
| 通信範囲 | アンテナから直線3ｍ、無線ローミング1ｍ |
| 受信 | ワイヤレス、マイクロUSB |
| バッテリー時間 | 2.5時間 |
| サイズ | 25 x 23 x 14mm |
| 重さ | 9.87 g（バッテリー込み） |

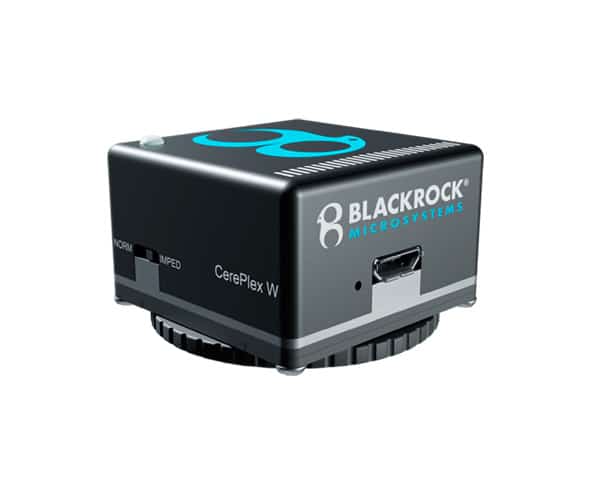

セレプレックスW － Wireless
■セレプレックスW － Wireless
・ワイヤレス・最大96ch
・大型動物の自由行動下記録に対応
・通信範囲：3m、バッテリー最大9時間
・ユタ電極セレポートコネクターに対応
| チャンネル数 | 96 |
|---|---|
| 入力周波数レンジ | 0.3 Hz – 7.5 kHz |
| 分解能 | 16 bit, 250 nV |
| サンプリング周波数 | 30kHz |
| 入力インピーダンス | 1300 MΩ @ 10 Hz, 13 MΩ @ 1 kHz |
| 自動インピーダンス測定範囲 | 5kΩ - 1MΩ |
| 通信範囲 | アンテナから直線3ｍ、無線ローミング2ｍ |
| 受信 | ワイヤレス、マイクロUSB |
| サイズ | 32.5 x 32.5 x 21mm |
| 重さ | 26.4 g（バッテリーなし）、33.5 g（バッテリー込み） |
FAQ（よくあるご質問）
Q. どのモデルがマウスに適していますか？
A. セレプレックスμ（ミュー）やExilisが、軽量・小型でマウスに最適です。
Q. ワイヤレス記録は可能ですか？
A. はい。Exilis（小動物用）とW（大型動物用）がワイヤレス記録に対応しています。
Q. 高チャンネル記録にはどのモデルが適していますか？
A. セレプレックスE256が最大256chに対応しています。
Q. アナログヘッドステージの用途は？
A. 高インピーダンス電極使用時やスライス・培養実験に適しています。
Q. セレプレックスシリーズはどのデータ収録装置と連携できますか？
A. セレバス（Cerebus）やセレプレックスダイレクト（CerePlex Direct）など、専用のデータ収録装置と連携可能です。モデルに応じて接続方式が異なるため、詳細は各製品仕様をご確認ください。
Q. モデル選定のポイントは何ですか？
A. 記録対象（小動物／大型動物／スライス）、チャンネル数、ワイヤレスの有無、センサー機能の有無などが選定のポイントです。例えば、マウスの自由行動解析にはセレプレックスμ、高チャンネル記録にはE256が適しています。
