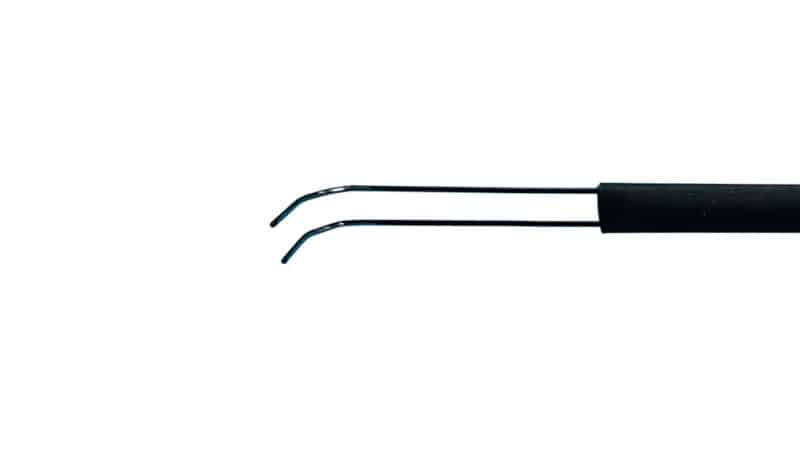

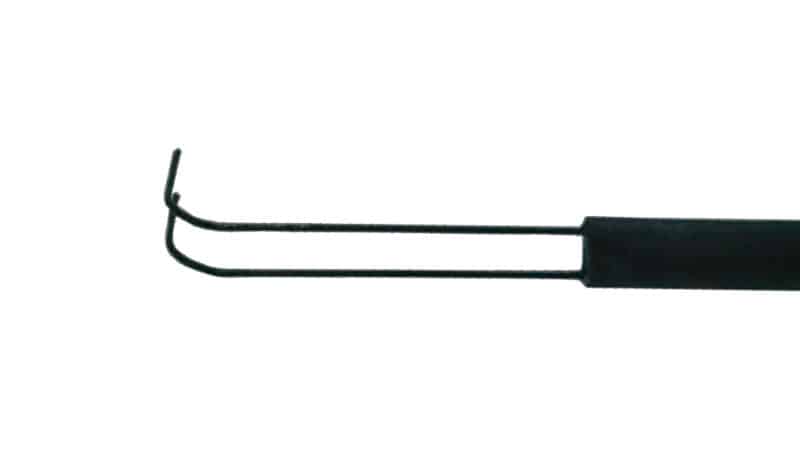

神経へアプローチする電極として鉤状の電極を製作致しました。先端のR部分を90°に近い角度にしており、視野が狭い部分にも挿入し易い形状にしております。標準品のUM2-5050と比べて電極間距離を狭くし、電極素線自体も細くしておりますので、UM2-5050ではサイズ的に難しい手技にもおすすめの電極となります。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

シールド線の加工についてご紹介いたします。シールド線とは芯線とシースの間にもう1層の導体があるケーブルのことです。この導体の層はノイズの混入を防ぐ効果があり、シールドと呼ばれます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　シールドをアースへ接地することにより、外部からのノイズ混入、シールド線自体の発生ノイズを防ぐ効果があります。多くの機器が稼働しノイズ混入が多い環境下や、長い中継ケーブルを必要とする場合は、シールド線が非常に適しています。こちらはシールドをアースへ接地し易くするため、シールドラインのリードを1本に纏めた物です。纏める事により1ヵ所だけでアースへ接地する事が可能になり、何本ものアース接地をする手間が省けます。弊社では、様々なシールド線をご準備し、使用用途に合わせて加工が可能です。お気軽にお問合せフォームよりご連絡下さい。

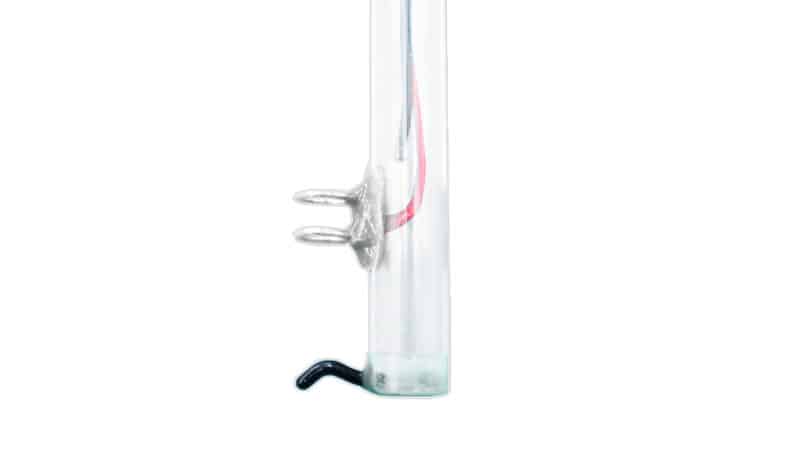

マグヌス実験用の刺激電極です。小さく細いマグヌス管にも対応する内径３ｍｍの白金リングを用いております。持ち易さや引っ掛け易さなどにも考慮した形状となります。電極材質は白金の為、気泡の発生も少なく、定電流で安定した刺激を行う事ができます。弊社では、お持ちのマグヌス管のサイズに合わせて電極部を作成させていただきます。極間や電極サイズ、形状など、お気軽にお問い合わせフォームよりご連絡下さい。

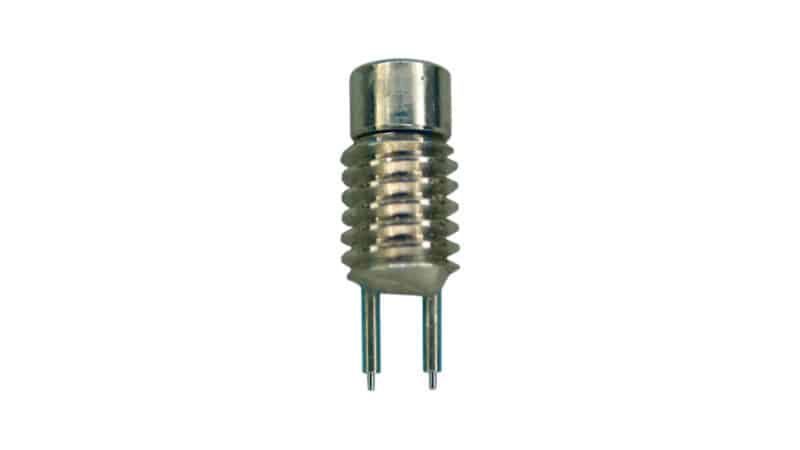

マウスやラットの大脳皮質に電気刺激や脳波記録を行う電極を製作しました。慢性的に安定した電気刺激や脳波の記録を行えるよう留置（埋め込み）し使用します。
刺激装置や脳波アンプへ接続されるコネクタは小型軽量で耐久性もあり、脱着も容易です。例えば睡眠脳波などの記録も可能です。小動物における脳波や心電図、筋電図などの記録の仕方は多数ありますが、目的や期間に応じて適切なデザインをご提案させて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。

銀板を用いた極小サイズの電極を作製致しました。φ2の銀板を用いて、高さは1.5mm以内にて作製したため、ピンポイントでの狭いエリアの計測が可能でした。高さを極力なくすことで、固定の際のテープ等が取り付けやすく、浮きにくい設計を検討致しました。また、信号の取得の際にノイズ軽減をすべくシールド線を用いて、コネクタ付近にてシールド線と接続したミノ虫クリップからアースを落とす設計です。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

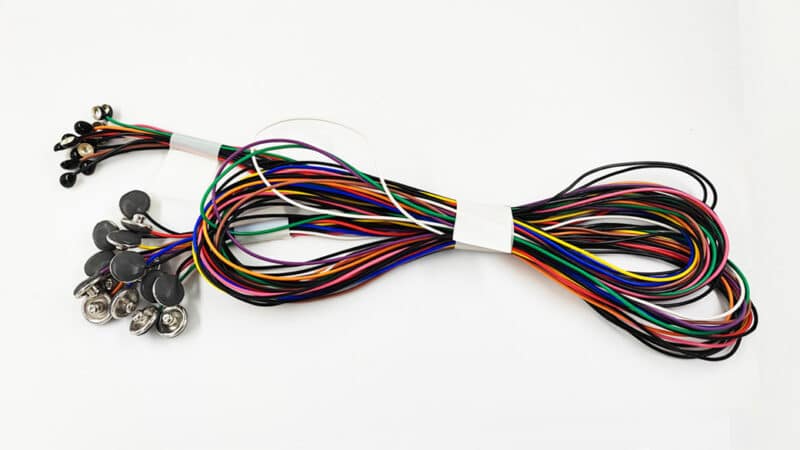

皿のサイズを指定した電極を作製致しました。ディスポ電極を使用するリード類に繰り返し使用できるリード付皿電極を作製致しました。ディスポ電極が大きすぎて貼り付け難い場合や、狙った範囲以上の電位を拾ってしまう等の場合に、弊社では皿のサイズを指定して作製可能です。リード長もご指定頂けますので、リードの取り回し等も意識しながら作製出来ます。以前にご紹介したディスポ風皿電極のようにリード無も作製可能です。皿電極以外にも様々な形状でのディスポ用リードタイプの電極が対応出来ます。実験の幅を広げる為にも、お気軽にお問い合わせフォームよりご連絡下さい。

先端が細い同心円電極の真横に薬液注入が可能なチューブを這わせた電極です。電極もチューブも細いことで電極を刺入する位置と、薬液を注入する位置がずれることを防ぎやすいため薬液の効果を確認しやすい仕様となっております。電極やチューブのサイズ、電極とチューブの距離感等も調整が可能ですので、目的に沿った仕様をご相談頂ければと存じます。ご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

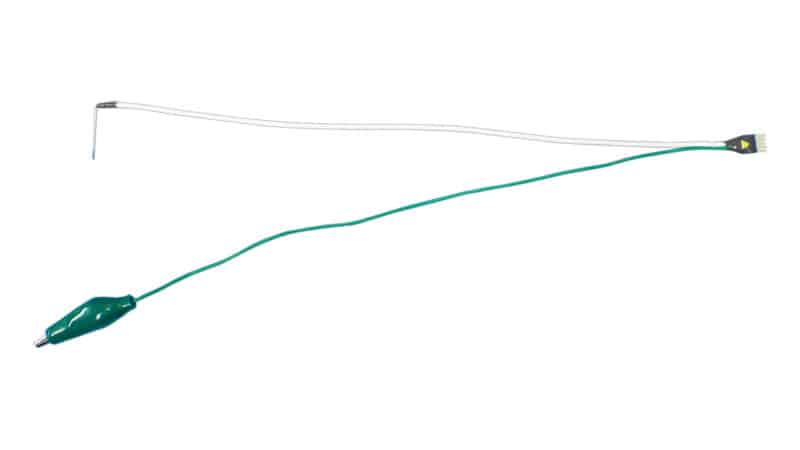

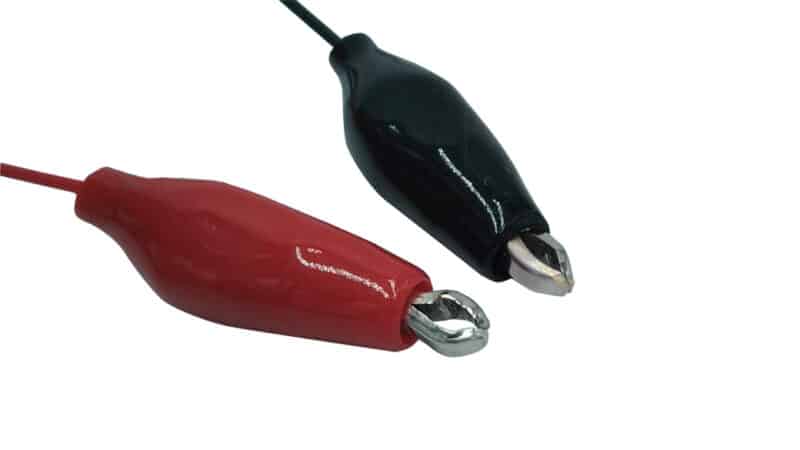

多点深部電極の8極のタイプです。お客様がお持ちの固定部に取り付けるために、リード線と電極を直角に曲げております。またボディアースを別で取り付けるため、ミノ虫クリップを別のラインで準備いたしました。この製品の電極間距離は0.2mmですが、最小0.1mmから作製することが可能です。目的の部位に合わせてご選択頂けます。ご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

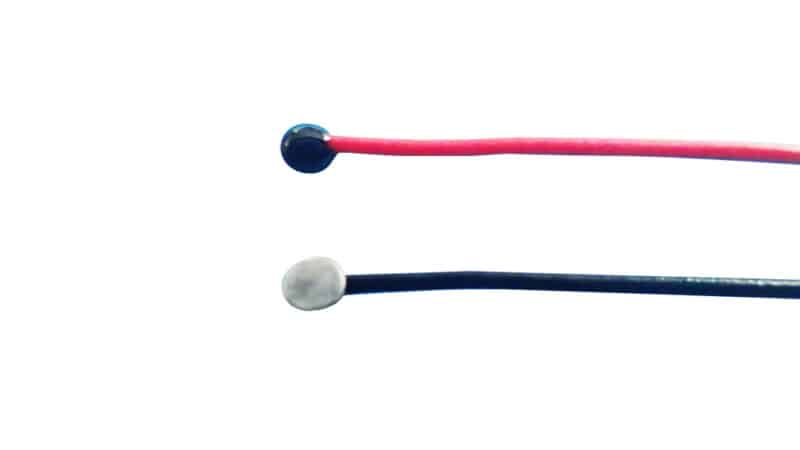

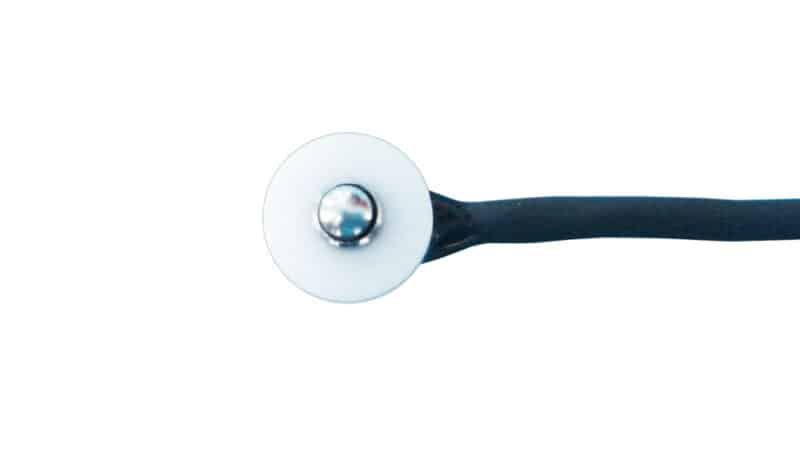

銀皿を用いた電極を作製致しました。φ2の銀皿を用いて、リード線と接続してモールドしております。導出であれば、Ag/Agcl処理を行ったりAg/Agcl焼結板を使用することで、より安定した信号取得を行うことも考えられます。※Agcl（塩化銀）は絶縁物のためペーストのご使用は必須です。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい

多点深部電極の2極タイプです。信号取得が問題なく行えるか確認するために、まずは2極にて作製しご使用頂きました。電極間距離は0.1mmにしており、かなり狭い範囲での信号取得を目的と致しました。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

アクティブ電極を使用して脳波や筋電図を記録をする場合、従来のパッシブアンプでは使用できないので、新規計測システムを購入する必要があります。ただ、弊社のオペアンプを使用すれば従来のパッシブアンプを使用してアクティブ電極やドライ電極を使用する事ができます。それによりお使いのソフトウェア、生体増幅器を流用できますので、大幅なコスト削減を行うことができます。お気軽にお問合せフォームよりご連絡下さい。

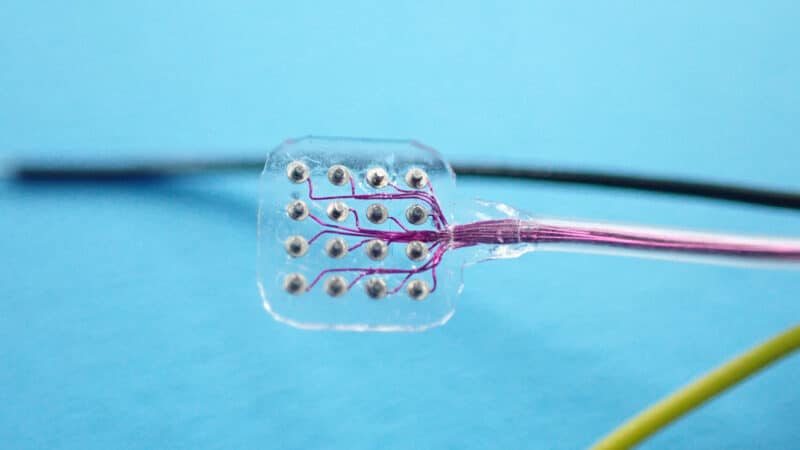

霊長類をターゲットにしたマイクロECoG電極を作製致しました。16極配置しており、電極間距離は1mmと小さいサイズとなります。電極の設置箇所～コネクタの固定部分まで距離が短いため、極力リード線の長さを短くしております。黄色と黒色のリード線はReference・Groundとして使用しております。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

神経に引っかけて刺激や導出を行う電極です。電極線の太さや角度、露出範囲等にこだわって作製致しました。お客様がお持ちのマニピュレーターに固定するために、支持棒をφ6と太くしております。
固定することで安定させることが可能となりますので、お持ちのマニピュレーターのサイズをお知らせ頂く事で、ご希望に沿った製品の作製を検討させて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。

当社のモジュールタイプ電気刺激装置には、ECGアンプを内蔵しております。不整脈電気生理学実験における、不応期測定(ERP)の検査にも当装置は活躍します。R波トリガー機能・インターバル変化機能・バースト刺激機能などを有しており、神経生理学のみならず、心臓電気生理学分野でも活用できます。お気軽にお問合せフォームよりご連絡下さい。

小動物の心電図記録を目的とした電極です。手足の3カ所(＋、－、E)を固定し、心電図計測用のアンプへ接続することで心電図の記録を行うことが可能となります。動物に合わせて針の長さや絶縁コーティングの範囲等をご指定頂いたり、実験状況に合わせてリード線の長さ色等もご選択頂けます。ご使用頂きやすい形が可能です。ご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

生理学実習用（神経伝導速度）のチャンバーです。白金線を並べておりますので、神経を置くだけで刺激や活動電位の計測が可能となります。機器との接続は、なべネジをワニ口クリップで噛むだけです。透明アクリルを使用し、標本の状態を視認出来ます。当社では、チャンバーの大きさ、電極間も自由に選択いただけます。実習やご実験でお困りの際は、お気軽にお問い合わせフォームよりご連絡下さい。

ラットの筋電図用に製作した電極です。今回はユーザー様にて最終的な電極を製作する為、弊社では電極～リード部分までを製作致しました。電極部は皮下の筋に引っかけるような形を想定しています。
尚、リード線末端のチップ形状はご希望により「ﾊﾝﾀﾞ処理（チップ無し）」～「指定チップ」迄、幅広く対応することが可能です。お気軽にお問い合わせフォームよりご連絡下さい。

標準品のクリップ電極：CL-2を加工して作製致しました。小動物の手足に固定することを目的とし、固定する部分を極力小さくしております。また、固定する部分に合わせて電極間距離も近づけており、固定した部分のみの刺激を実現しております。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

In vitroにて取り出した組織を固定して刺激することを目的とした電極です。クリップ部分にて組織を固定し、2本の白金線に当てて刺激が行えます。クリップによる圧迫で組織が損傷しないよう、バネの巻き数にて強さを調整しております。目的の組織の大きさ等に合わせてあらゆる調整が可能となっております。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい

ラット脳皮質LFP計測用に作製した電極です。非常にシンプルな形状をしており、ラットに埋め込み後、LFP計測や電気刺激を簡単に行なうことができます。2極型と3極型があり、目的に合わせて極数や長さなどを自由に変更できます。当社では、様々な電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

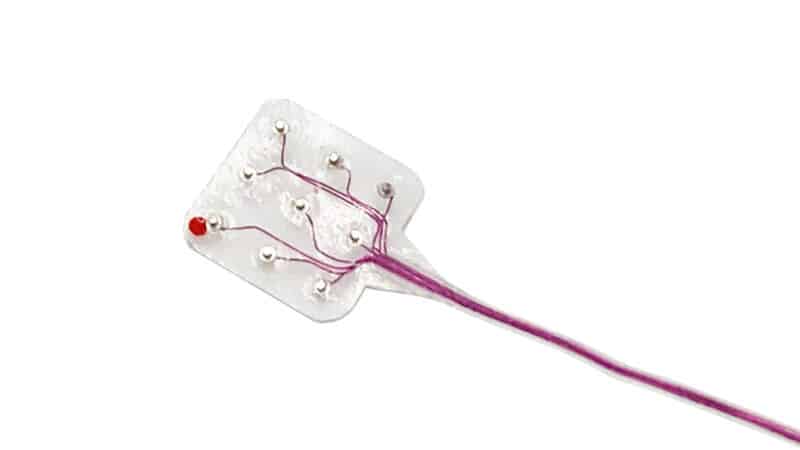

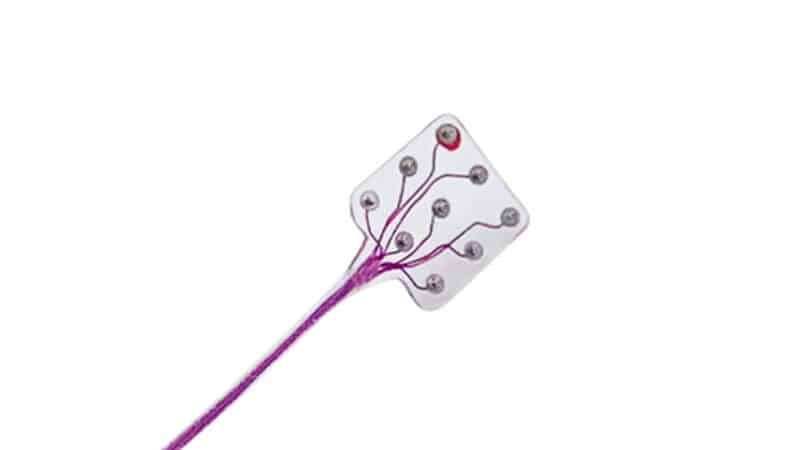

ﾏｳｽ用に作製した9極μECoG電極です。ECoG電極は1㎜ピッチで9極配置され、別途筋電図や心電図計測用のワイヤー電極が一体化されています。この電極を使用するだけで、脳と筋電図/心電図との相関関係データーを取得することができます。当社では、様々なECoG電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

ラット脳電気刺激用剣山状電極です。電極は電気刺激に最適、かつ物理的強度に富んだPtIrを使用しています。ステレオ装置に設置することができ、刺激か所を500μm刻みで選択することができます。当社では、様々な多極電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

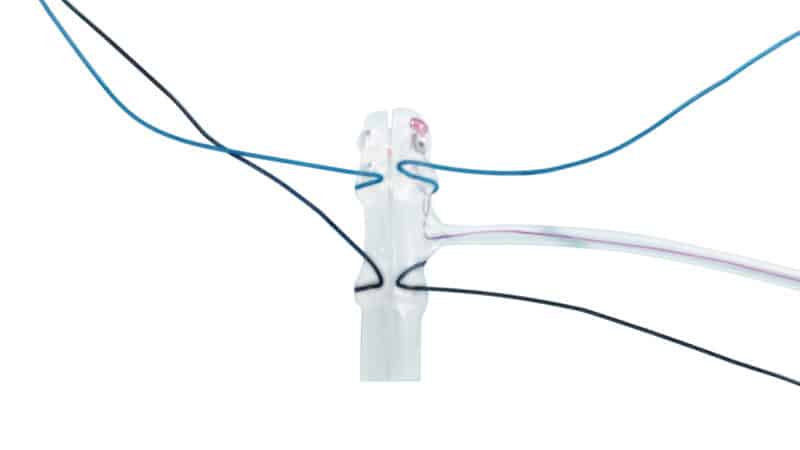

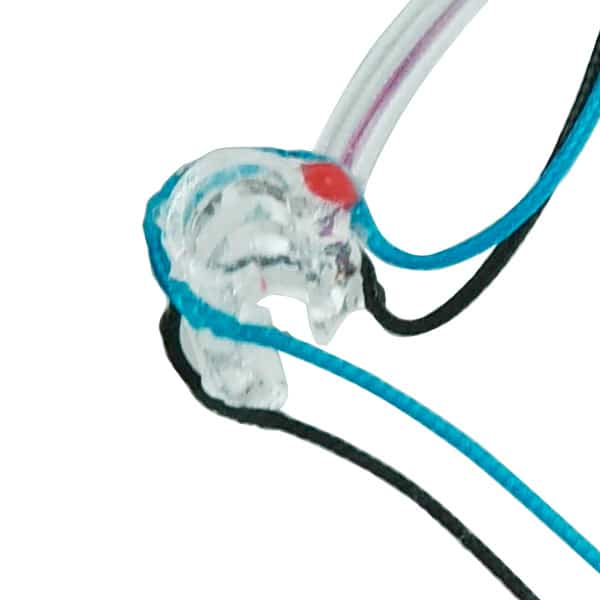

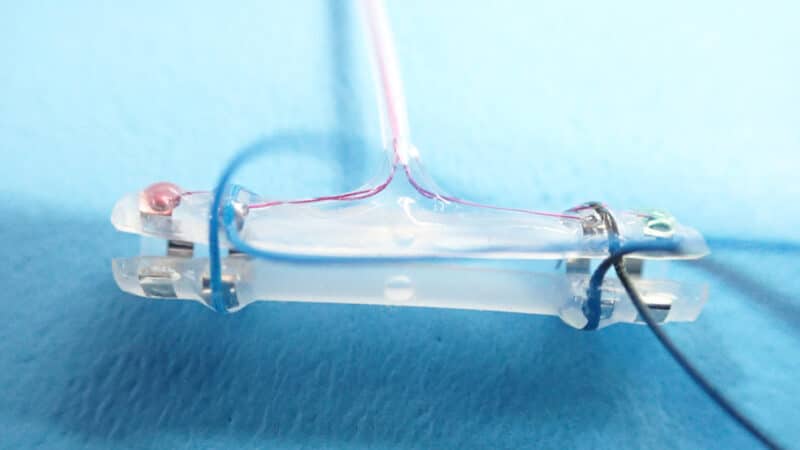

光刺激用LEDと記録用電極が一体となったHybridカフ電極です。LEDは神経をまくように4個配置されています。オプティカル刺激と電気生理学的計測を1つのカフで設置することができます。当社では、様々なｶﾌ電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

マウス心内心電図・ペーシング用ｶﾃｰﾃﾙ電極です。わずか1Frの太さでありながら、4極電極点を配置しております。さらに、1極目の電極は、ｶﾃｰﾃﾙ先端に電極点を置いています。当社では、様々な太さ、極数の心内ｶﾃｰﾃﾙ電極を特注にて作製しております。お気軽にお問い合わせフォームよりご連絡下さい。

薬液注入用の針になります。対象へ刺入しやすいよう先端を針状にカットし、抜けないよう返しを付けております。抜けやすい対象への長時間使用に適しております。針内は薬液が通るパイプ状になっており、薬液注入用のチューブへと接続しております。お困りごとを解決できるような製品を、特注製品としてご提案をさせていただきますので、お気軽にお問い合わせフォームよりご連絡下さい。

φ0.2の脳波アンマ針電極になります。こちらは、弊社標準品としてご準備しておりますφ0.2、長さ１０ｍｍのステンレスアンマ針電極にカシューコーティング（絶縁）を施して露出範囲を狭くしております。長さをカットして短くする事も可能ですが、短くすると設置しにくくなったりする場合もございます。その際は、このように追加工でのコーティングなども可能です。また、リードもシールド線を用いてリード上にのってくる蛍光灯などの商用ノイズを落とすことが出来るようにしました。ノイズ軽減は電気生理の課題となります。弊社は、様々な形状、加工、経験に基づいて一緒にご相談しながら電極作りを行っております。お気軽にお問い合わせフォームよりご連絡下さい。

指や四肢に通して使用する電極です。スプリングを用いており、マウス用など大きさも様々な形で御作り出来ます。尾を用いてのボディーアースでの使用、四肢に通して心電図の計測、指を通しての使用等様々なご使用方法でご利用出来ます。輪に通して締め上げるだけですので、非侵襲での計測が出来ます。素線径やサイズなども任意で御作り出来ますので、お気軽にお問い合わせフォームよりご連絡下さい。

様々な箇所に合わせて穴あけ加工したガイド用の針。柔らかなセンサーを埋め込む場合に狙った場所に入れ込み難い、針を使って入れたいがセンサーの位置が微妙など悩むことがあるかと思います。弊社では、圧力センサーなど横向きにセンサーが付いている物など様々な箇所に合わせて穴あけ加工が可能です。先端を埋めて飛び出ないようになどもご要望に沿ってお作り致します。
丸、楕円、四角、様々なご要望に対応いたしますので、お気軽にお問い合わせフォームよりご連絡下さい。

カーボンを用いた針電極のご紹介です。小動物へ電気刺激を行うことを目的とした電極となります。電極のリード線の接続においてはハンダ等を使用していないため、極力磁性を帯びにくい電極としております。電極のサイズはφ0.5ではありますが、先端を鋭利に加工しているため、生体にも刺入しやすい設計となっております。ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

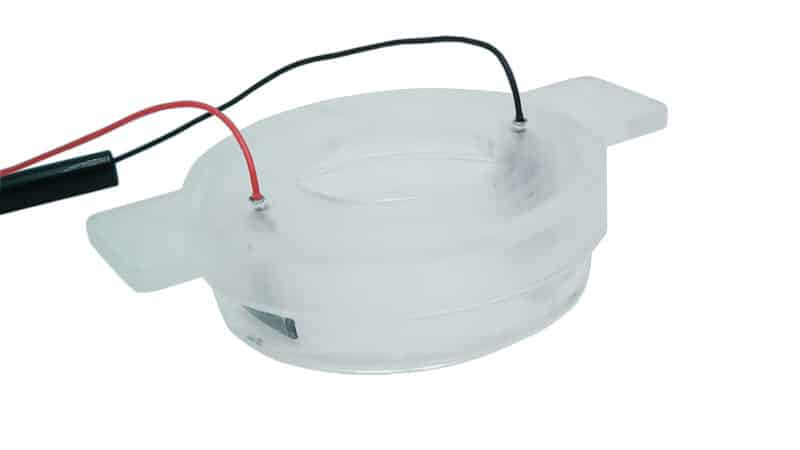

お手持ちのディッシュに合わせたカーボンペーパーPEDOT電極。細胞や組織を刺激するための電極のご紹介です。お客様のお手持ちのディッシュに合わせて作製致しました。電極はカーボンペーパーPEDOT電極を使用しているものとなっており、電気分解を起きにくくしております。また、細胞や組織が入る部分のみ電極は露出し、他の部分は絶縁しているため、電気刺激が効率よく伝わるよう設計しております。
ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

ビニールシートの中に電極を8個配置した電極のご紹介です。人の筋電図計測を目的としており、両面テープで固定できるようにビニールシートを使用しております。ビニールシートの厚みは0.1mmと0.2mmを貼り合わせているため、薄く扱いやすい厚みとなっております。電極部分は分極電圧が小さいとされている銀/塩化銀電極を使用しており、電極ペーストを充填することで安定した計測が可能となっております。
ご相談を頂ければご希望に沿った製品の作製を検討させて頂きますので、お気軽にお問い合わせフォームよりご連絡下さい。

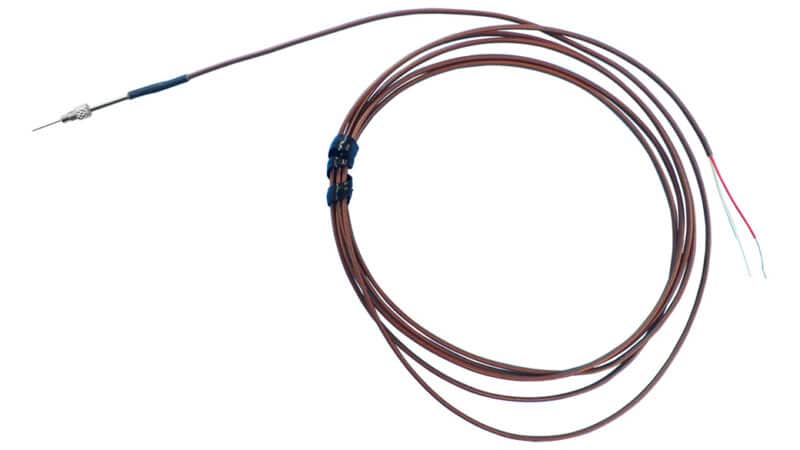

K型（アルメル-クロメル）熱電対センサー。生体温度を計測する時に、弊社では熱電対センサーを利用します。熱電対は、異なる金属を組み合わせてセンサーとします。何種類かあるのですが、生体温度計測であれば、一般的にT型（銅-コンスタンタン）が利用されます。弊社の温度計、体温コントローラーでは、ラット・マウス用と専用の直腸温プローブをご用意しております。今回は、そのマウス用直腸温プローブ且つ、「K型（アルメル-クロメル）」の製作依頼でした。K型は一般的には工業用（高温）のイメージが御座いますが、弊社では製作可能です。規格製品以外でも、数多のノウハウが御座いますので、お気軽にお問い合わせフォームよりご連絡下さい。

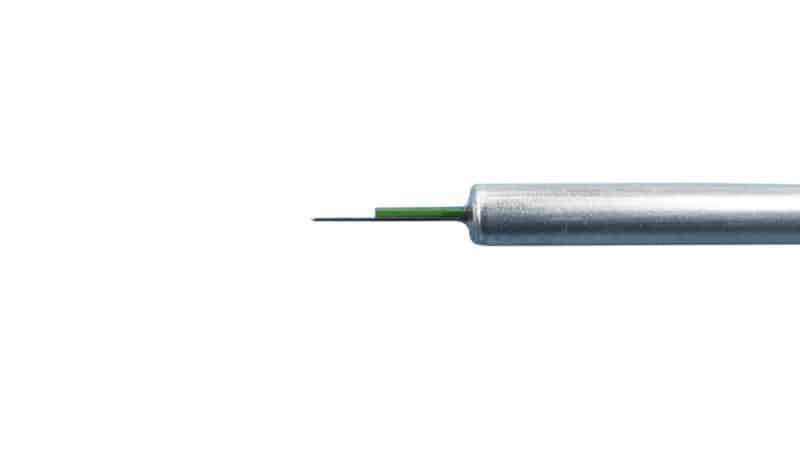

先端形状 スラッシュ状のマイクロ同心円電極。弊社では、マイクロ同心円電極を製作しております。今回は、先端形状をスラッシュ状の物を希望という事でした。細かいエリアなどには、向いている形状だと思います。電極の材料は、ステンレスと白金イリジウム、刺激向きの形です。ご希望のサイズ・用途に合わせて形にすることが出来ますので、お気軽にお問い合わせフォームよりご連絡下さい。

神経を挟み込むスライド電極。双極電極を利用する際に、電極が動いて極間が変わったり、いつの間にか対象から離れてしまっている事はございませんか？スライド電極を利用すれば、神経を挟み込む形で、安定した状態にする事が可能です。電極部の材質は白金（Pt）を使用しており、神経刺激、記録どちらとも利用可能です。様々な形状、大きさで製作する事ができますので、お気軽にお問い合わせフォームよりご連絡下さい。

電極から生体アンプへ入力する迄の距離（長さ）を検討されたことはございますでしょうか？通常以下の様な経路です。「電極　→　中継リード　→　入力BOX　→　生体アンプ」当製品（OA221-019)は経路を以下の様な形にします。「電極　→　中継リード　→　生体アンプ」つまり電極から生体アンプまでの距離が大幅に短くなります。メリットとしては微弱な信号がアンプで増幅されるまでの経路で環境ノイズにさらされる事を極力低減するといった点です。他にはプリアンプを電極側に置く方法等もありますが、最もシンプルな方法になりコストもプリアンプに比べ少なく済みます。実験に合わせてリード長やコネクターを変更する事が可能ですので、生体アンプまでの距離やノイズが気になる場合には、お気軽にお問合せフォームよりご連絡下さい。

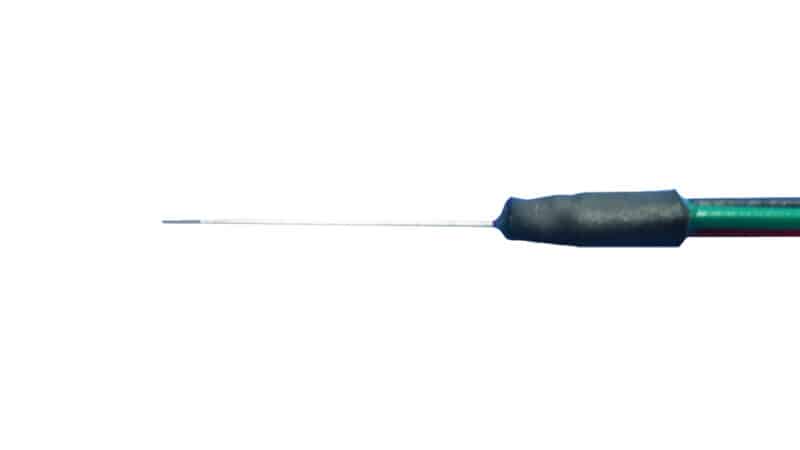

蝸電図の計測（鼓膜内誘導法）に用いる電極を作製致しました。先端の電極部は非常に細いため、直線性を保つためにも先端近傍まで補強パイプを被せています。また、パイプの一部にチューブを被覆し、マニピュレーターの保持をし易くしています。先端の露出部以外は絶縁コーティングを行っているため、ピンポイントでの電位計測が可能です。どのような対象へアプローチするか、どのような視野を確保されたいかなど、経験に基づいたご提案をさせて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。

6月30日（木）～7月3日（日）に沖縄で開催されました、「NEURO2022」へ写真の多極カフ電極始め、脳波ドライ電極システムや生体信号アンプ、SRRメーターやマルチスパイクソーティングシステム等、電極から解析までをテーマに企業展示を行いました。会期中の暑かったりスコールが降ったりする中、たくさんの方に当社展示ブースまで足を運んで頂き、誠にありがとうございました。

お手持ちのケーブルを多chの計測機器へ接続したいとのご相談を頂きました。計測機器へ接続するコネクタの調査や配線確認をさせて頂きながら仕様書を作成し形にすることが出来ました。特に配線は計測データに関わるとても重要な部分の為、細心の注意を払い進めて参りました。お手持ちの電極・ケーブルと機器の接続、それに関わる配線の変換など、とてもお役に立てる製品であると存じます。お気軽にお問い合わせフォームよりご連絡下さい。

小動物を対象とした超音波エコーを行う際に、計測しやすくするための台座の製作依頼がございました。材質はアクリルを使用していますので、とても軽量でお手入れも簡単です。
上部にはゴムバンドを設置しており、対象動物を固定しやすくなっています。また、エコープローブを持つ手を痛めないようアームレストも付属しています。このようなご実験のサポート製品もお作りしておりますので、ご実験の中で少しでも気になることや「ここがこうなればいいな」という点がありましたら、お気軽にお問合せフォームよりご連絡下さい。

脳波の記録を行うことを目的に作製した電極となります。視野が狭いことから細い電極を使用しております。また、電極は細くしなやかにしておりますので、少し曲げて固定等も行いやすくしております。
実験内容に合わせ、経験に基づいた電極形状のご提案をさせて頂きます。お気軽にお問い合わせフォームよりご連絡下さい。
