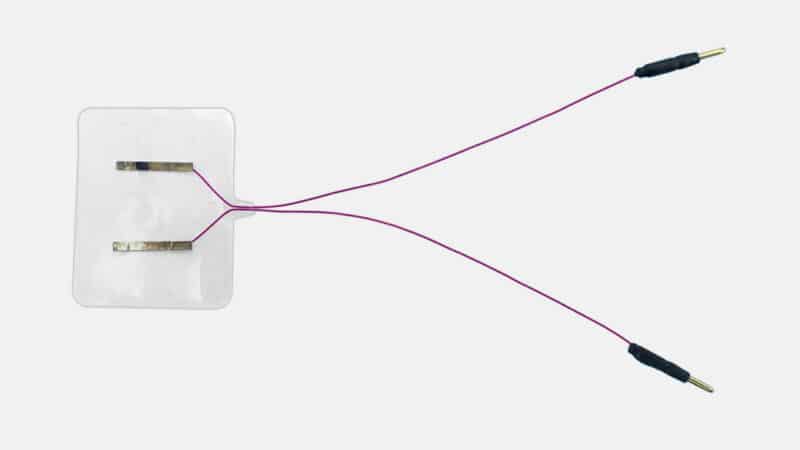

超薄肉のシリコンシート電極
薄いシリコンシートを貼り合わせて作製したシート電極となり、電極部は白金箔を用いております。用途としてはカバーガラスなどに貼り付けて、電気刺激を加えつつ光学観察を行っておりました。上記のように電気刺激やシートが薄いため光学観察も行え、生体信号計測等にもご使用頂けるかと思っております。あらゆる場面で電極はご使用頂けると思いますので、ご使用に際して何かイメージがございましたらお気軽にご相談ください。お気軽にお問合せフォームよりご連絡下さい。
-

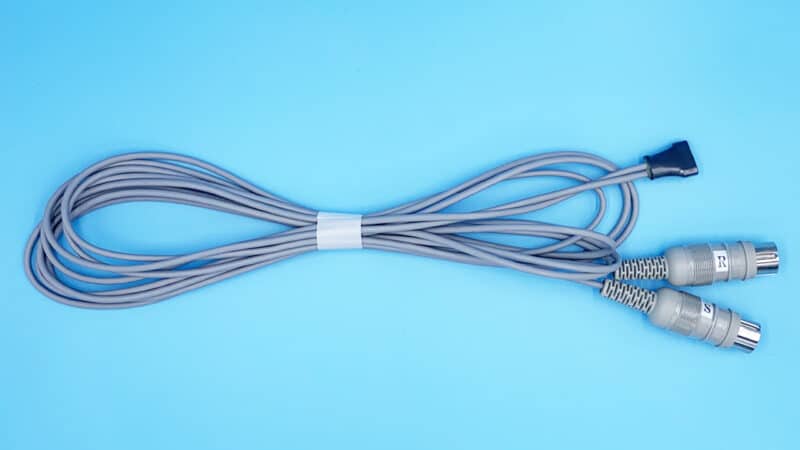

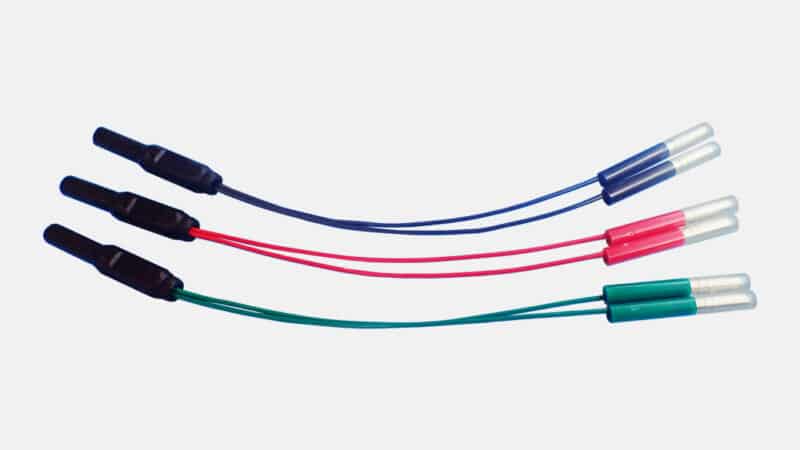

シグナルショートリード(ジャンパーケーブル)
1つの電位を2つに分岐するためのリード線のご紹介です。電位を受けるコネクタがDINチップの受けとなっており、あらゆる場面でご使用頂けると思います。(コネクタはご希望に変更可能です)例えば、アンプの入力箱が2つに分かれていてボディーアースを双方に入力したい。リファレンスの電極を双方に入力したい。etc…コネクタを変更することでお持ちの電極や装置に合わせることが可能ですので、お困りの際にはご相談頂ければと思います。シンプルではありますが、お役に立てる製品であると思っております。お気軽にお問合せフォームよりご連絡下さい。
-

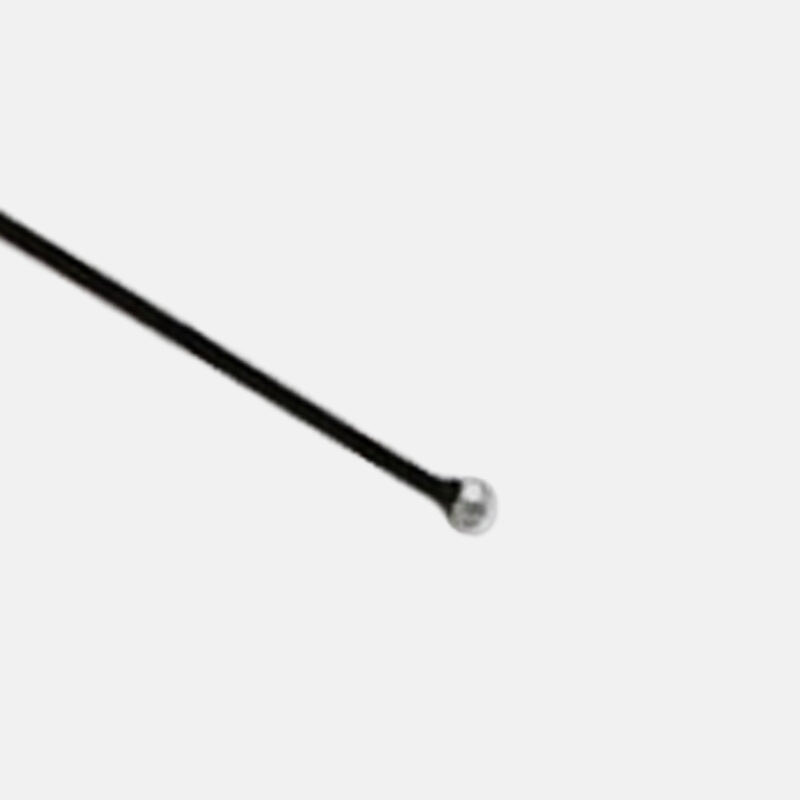

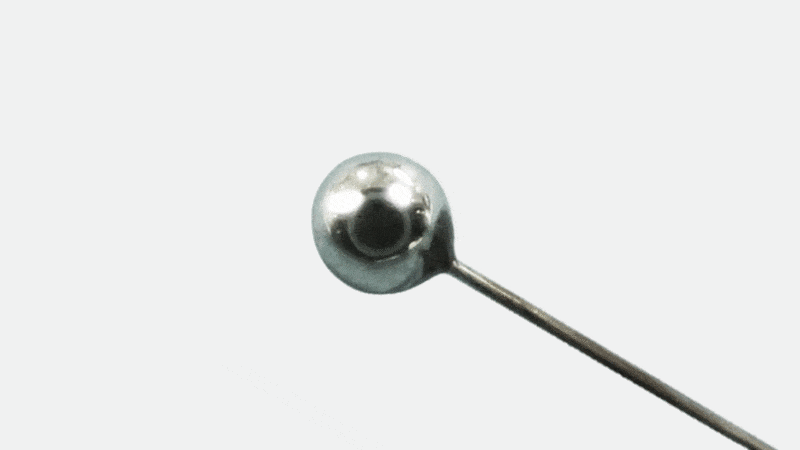

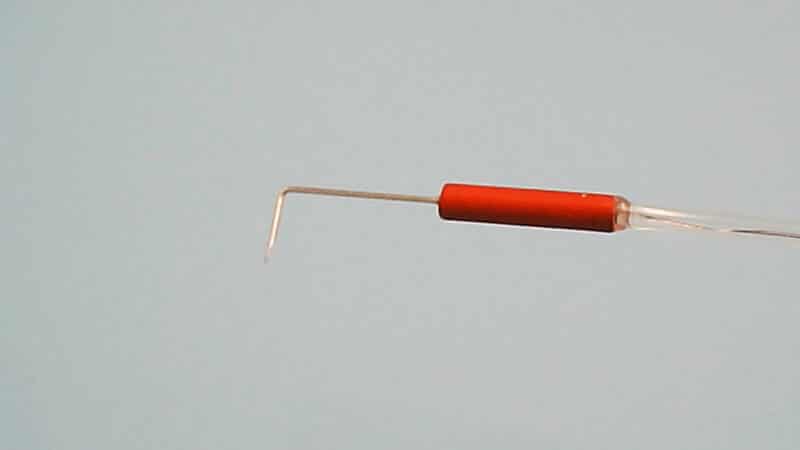

非磁性仕様の白金球電極
白金線を加工して先端部分を球にした電極です。球の部分のサイズがφ0.7となっており、視野が狭い部分での計測や、固定箇所が広く取ることが難しい際にご使用頂けるかと思います。本電極では電極~コネクタまでのリード線をカーボンリード線を使用しており、白金線との接続はカシメているのでコネクタ部分以外は非磁性体となっております。そのため、あらゆる用途でのご使用も頂けるかと思います。
どのような状況下でご使用なさるかによってもあらゆるノウハウを持ってご提案できますので、お困りのことがございましたら是非ご相談頂ければと存じます。お気軽にお問合せフォームよりご連絡下さい。
-

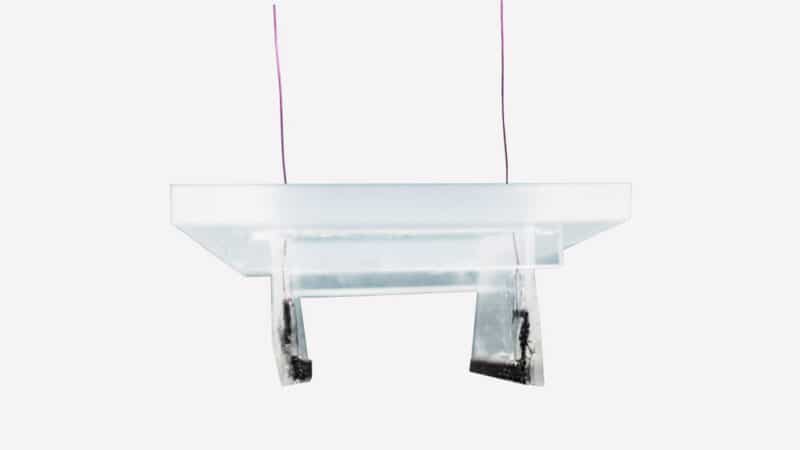

細胞への電気刺激に使用する電極
カーボンファブリックPEDOT電極。心筋塊や骨格筋など細胞への電気刺激に使用する電極としては、白金(プラチナ)のワイヤー電極などが例に上げられます。電気伝導性や電気刺激の効率を上げる為には電極の面積と、電極の材質による電気容量が大きく関係し、プラチナよりもイリジウムオキサイドの方が優位・・・などは一般的な事と思います。今回は生体適合性が大変よく、電気容量もこれまでのものより優れただカーボンの電極、カーボンファブリックPEDOT電極を使用した刺激電極のご紹介です。カーボンファブリックPEDOT電極はAu(金)の450倍の電気容量を持つため、電気伝導性、効率もよく化学反応(泡)の発生や温度変化が起こりにくい優れたオーガニック電極です。形状としてはお客様がお持ちのアダプタやシャーレ、培地皿に固定する形で作成しております。ご希望の形状に沿った形状、実験環境や内容に沿ったご提案も可能です。細胞への電気刺激で課題がございましたらお気軽にお問合せフォームよりご連絡下さい。
-

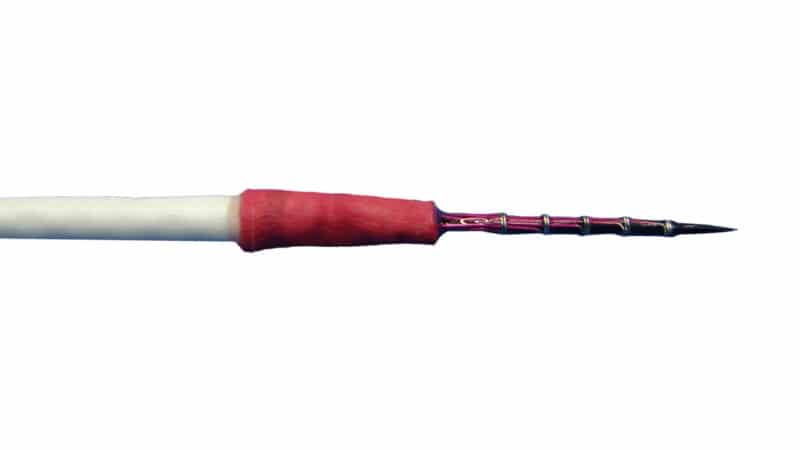

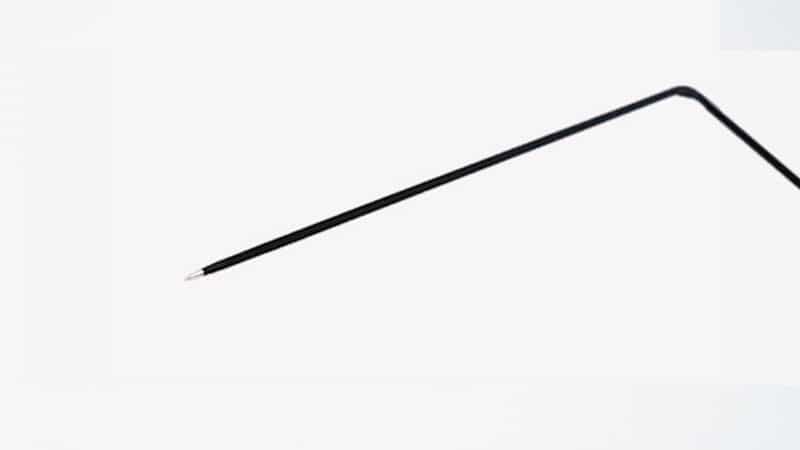

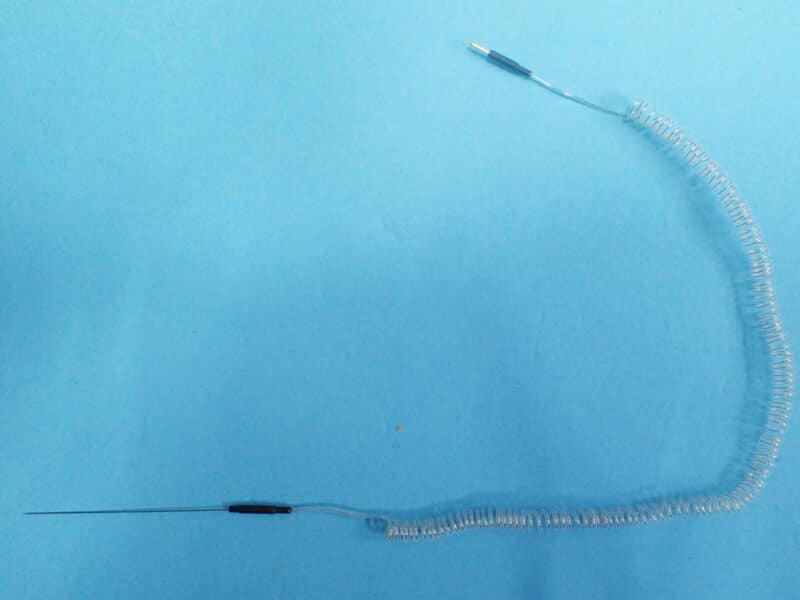

スパイラル状のリード線付き、金属微小電極
金属微小電極にリード線をスパイラル状(コイル状)に接続する事により、電極からアンプ装置、もしくはヘッドステージに接続するコネクタまでの長さをスマートに変更できるようにしております。また、コイル状にすることでリード線の絡まりなどを防ぎやすくなります。アイデア1つで様々な電極を作製出来ますので、お気軽にお問合せフォームよりご連絡下さい。
-
エデマゲージ
浮腫の圧痕を客観的に評価するための装置です。2つの部品から構成されており、目盛りのある測定子部分は透明アクリル、ベース部分は乳白色のジュラコンです。ベース下部の穴から出ている測定子の細い部分を、生体の測定部に当てて深さを評価します。ベース上部から顔を出す測定子の目盛りで、目視での評価にお使いいただけます。測定子部分がベース部分にフィットし、重力で測定子が下がってくるよう、精密に設計しております。目盛りは0.5mm刻みです。弊社ではお客様のご要望に沿うような特注製品の作成にも多数実績がございます。お気軽にお問合せフォームよりご連絡下さい。
-

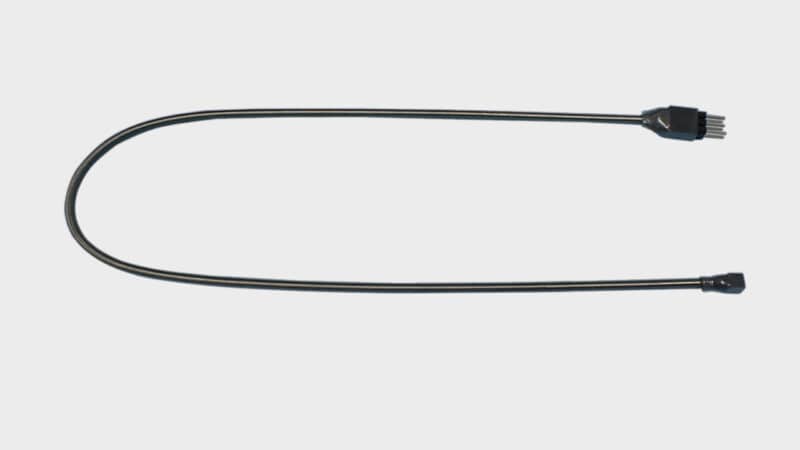

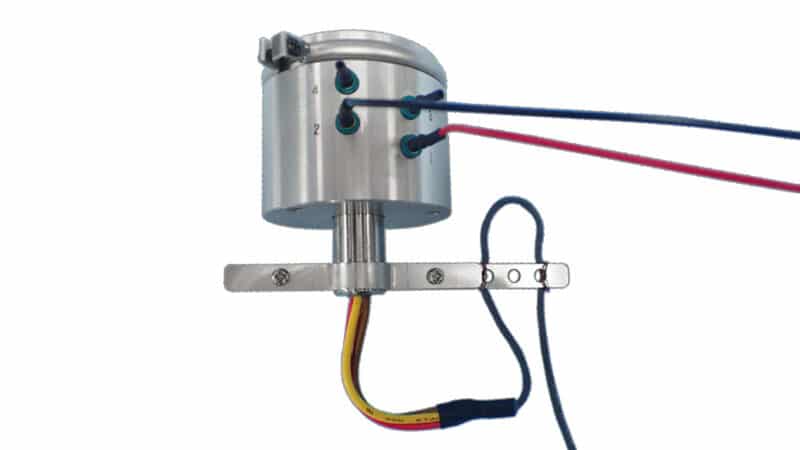

スリップリング用中継リード
スリップリング用の中継リードを作成しました。4ch分の信号線を10芯のシールド線で1本に纏めました。更に噛み切り防止用としてSUSスプリングを被せてリードを保護しております。通常、スリップリングを使用する場合、リード本数が多くなり、取り回しが難しかったり、重くなりがちで思うように動いてくれないなどの問題が出てくることがございます。弊社では、卓越したハンダ技術で芯線をしっかりと固定し、複数出ているリードを1本に纏める事で動きを出来るだけ制限しないリードを作成出来ます。コネクタタイプではない直接配線されているスリップリングでも可能な加工です。お気軽にお問合せフォームよりご連絡下さい。
-

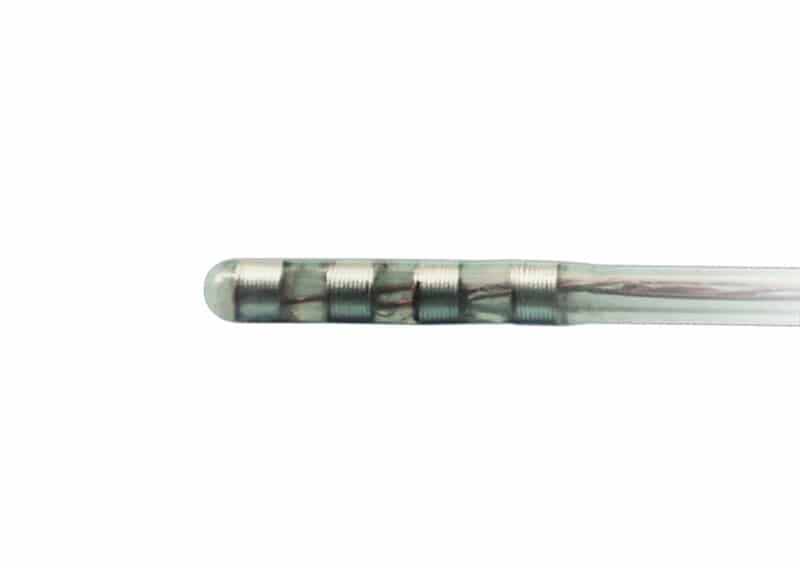

小動物用の心内カテーテル電極
小動物用の心内カテーテル電極です。写真は2Fr相当(φ0.6)ですがご希望に副って、最細(φ0.3)まで対応可能です。また、電極の材質は白金(Pt)を使用しておりますので、心内心電図の記録・ペーシングと、どちらの用途にもお使いできます。全長、極数、配置なども自由にお決め頂けますので循環器系の急性実験には最適です。お気軽にお問合せフォームよりご連絡下さい。
-

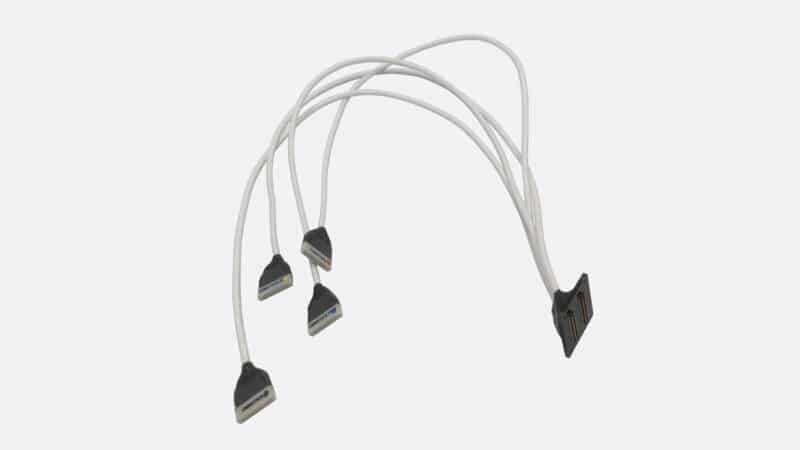

128chの電極を32chベースのコネクタケーブルへ変換
128chの電極(集中コネクター)を32chベースのアンプへ入力する為の変換ケーブルを製作しました。ヘッドアンプへの入力コネクタはオムニティクス社対応で、電極コネクタからのrefやGを各コネクタへ共通配線接続しています。ケーブル芯数は36配線としても、外径はφ2.4mmでシールド仕様となります。非常にフレキシブルで取り回しが良くなるよう設計しています。弊社では様々な電極やデバイスに対応したケーブルやアダプタの製作が可能です。お気軽にお問合せフォームよりご連絡下さい。
-
開口器
開口器を作成させていただきました。その名の通り、口を開ける仕様の治具となります。自分の意思での開口が困難な方の開口訓練が出来ます。噛み締めの筋電図なども計測出来るように強度のある金属(アルミニウム)で作成させていただきました。持ち運びを考えて比較的に軽いアルミニウムを使用させて頂きましたが、アルミは柔らかい為、傷付きやすい金属です。検討を重ね、今回は長く使っていただけるように表面の強度を上げるアルマイト処理(酸化被膜でコーティング)を行いました。頑丈な治具を作りたい、どのような金属で作れば良いか分からない等、お使いになられる方の立場で検討・作成致します。
お気軽にお問合せフォームよりご連絡下さい。 -
8チャンネル筋電図モニター
8チャンネル筋電図デジタルモニターは、標準ソフトウェア搭載の筋電計です。入力BOXはDIN端子入力で、ディスポ電極や表面電極(皿電極)いずれも対応が可能です。本体はパソコンと付属のUSBケーブルを介して接続し、デジタル通信と給電を行うため、電源ケーブルの必要もありません。標準ソフトウェアはFFT(周波数分析)、RMS、積分など筋電図計測に必要な解析項目はもちろんの事、誘発電位の測定に使用する加算平均、トレンド機能も標準搭載しています。お気軽にお問合せフォームよりご連絡下さい。(本装置は研究用の為、臨床用途に使用することはできません)
-

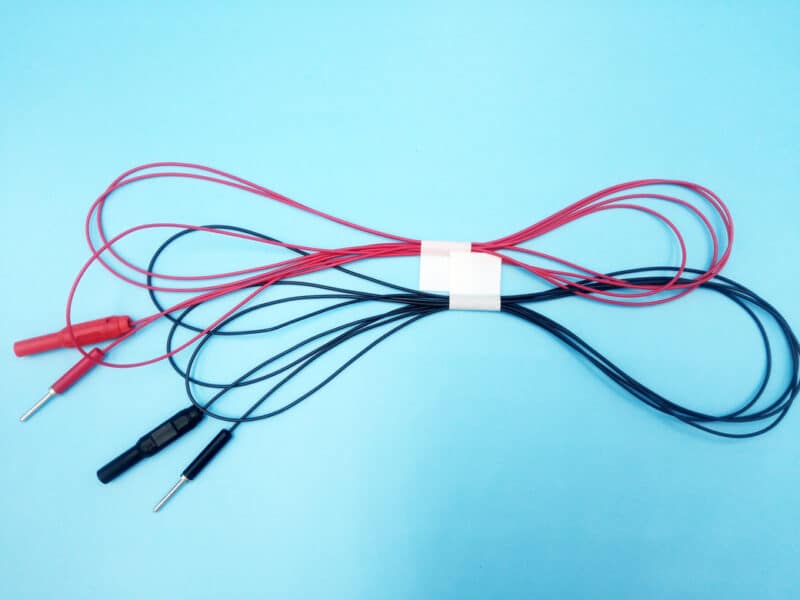

DIN-PIN変換ケーブル
DINチップとPINチップの変換ケーブルです。DINチップの電極などをPINチップ入力の機器などへ接続する際に使用します。コネクタの変更が無く、ケーブルなので長さの変更も可能です。弊社では、様々な変換ケーブル、変換アダプタを作成させていただいております。以前より使用していた電極・プローブを新しく購入した機器に接続したいなどもご相談下さい。付け替えも可能です。お気軽にお問合せフォームよりご連絡下さい。
-

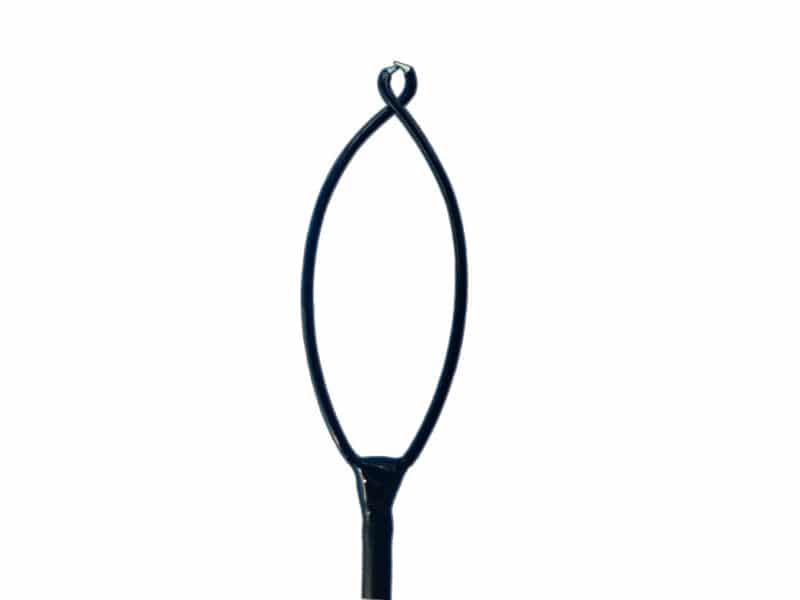

慢性留置可能な神経への電気刺激用、カフ状の電極
当社は電極をひとつひとつ手作りしております。今回のご要望は、非常に細い神経に巻き付けるカフ状の電極でしたが、製図の段階では寸法指定が難しいところでした。侵襲性が少なく、神経に対して安定した固定と電気刺激が行えることが必要で、外径、内径、電極径ともに微細でありながらも高い耐久性をご希望されていました。製造担当者と連携し仕様の重点をうまく伝えることができた為、ご満足いただける仕上がりとなりました。これは手作りでなければお応えできなかったことです。お客様からの感謝のお言葉は、製造担当者のモチベーションにも繋がります。これからもお客様のご要望にお応えし、喜んでいただける製品をご提供いたします。お気軽にお問合せフォームよりご連絡下さい。
-
直径2mm!最小Ag皿電極
小さな小さな皿電極です。なんとφ2mm!20mmの1円玉と比べるとその小ささがお分かりになられるかと思います。写真の電極は、錆びにくくイオン化傾向の小さい銀皿電極でペーストを盛れるように御椀型の形状になっております。一般的な電極サイズだと浮いてしまいがちな指や顔など、凹凸部分が多い場所の生体信号記録にも使用可能です。弊社では、他にもφ5、φ6,φ8、φ10など様々な大きさでの電極作成が可能です。きっとピッタリな皿電極をご提供致します。因みに新品の銀皿電極は綺麗に見えますが、実際には細かな溝があるので、生理食塩水に24時間浸けるなどして電極表面に塩化膜を形成させるエージング処理を行うと安定して計測が可能になります。お気軽にお問合せフォームよりご連絡下さい。
-

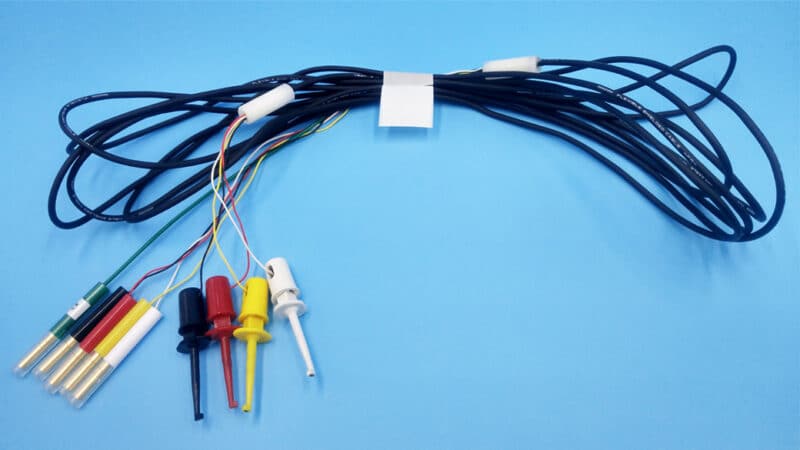

色指定 マイクロフック中継リード
マイクロフックを使用して中継リードを作成しました。小さなフックがスライドし挟んで固定する為、細い線径の固定に適しています。4極用のリードですが、同色にて対応しております。特注ならではの色指定で一目で確認が可能となります。ちょっとした事ですが、リードの取り回しのストレス軽減などが可能です。特注で煩わしさをなくしてみませんか。細かなご要望にも対応致します。お気軽にお問合せフォームよりご連絡下さい。
-

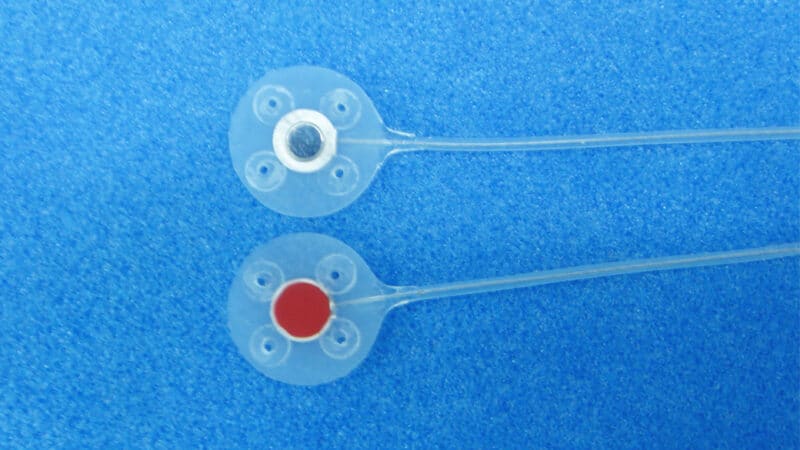

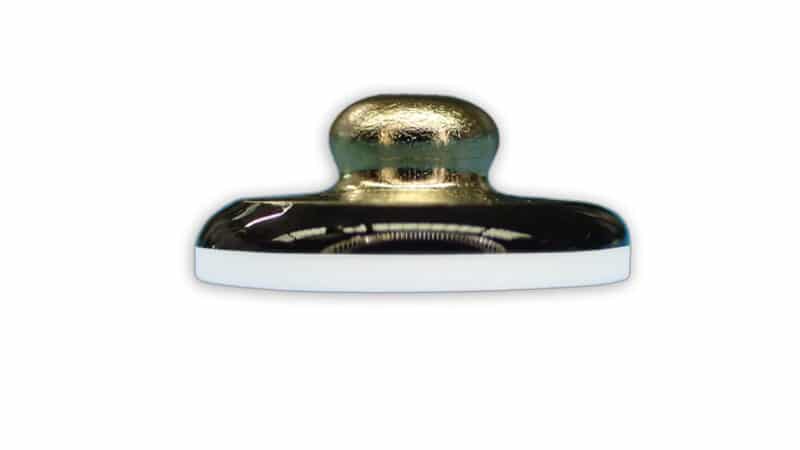

ディスポ電極風~皿電極
ご紹介致しますのは「ディスポ電極風な皿電極」です。ディスポ電極とは粘着ゲルシートの電極で、筋電図や心電図の計測用電極として一般的に使われております。しかしながら「皿状の電極で使用したい。」「材質が銀塩化銀のものが良い」といった希望も少なくはありません。そこで、ディスポ電極用のリード線にてご使用できる皿電極を製作しました。電極背面をホック状にしている為、一般的なディスポ電極を摘まめるリード線であればご使用が可能です。粘着ゲルでは無い為、生体への固定にはテープ等が必要となりますが、再利用できる事が一番の利点です。お気軽にお問合せフォームよりご連絡下さい。
-
ボルテージフォロワって何⁉
生体信号計測では、1mV以下の微弱な信号を計測します。ボルテージフォロワとは、入力インピーダンスが非常に大きく出力インピーダンスが小さいといった特徴がある為、電圧を変えずともインピーダンス変換が可能です。例えば表面筋電図を記録しているが、運動中やノイズの多い環境で測定している場合、電極付近にボルテージフォロワーを設置すればアーチファクトの影響を軽減することができ、外部ノイズの混入を防ぐことができます。又、シグナルが小さい場合にもSN比を良くするために電極付近に設置すると信号を減衰させることなく記録ができます。リード線の揺れによるアーチファクトの軽減やノイズの軽減になりますのでリード線が長くなる時にも重宝します。併せて最近では電極ペーストを使用しないドライ電極(アクティブ電極)がトレンドになりつつありますが、今ご使用中の電極付近にボルテージフォロワを設置することでドライ電極化が可能です。お気軽にお問合せフォームよりご連絡下さい。
-
中継リードの外側への加工
長時間の測定の際に、中継リードを外的要因から守るために加工した際の写真です。長時間の測定をしていると引っかけてしまったりぶつけてしまったりする恐れがあり、それによってリード線が変形したり断線したりすることが考えられます。中継リードを守るために、中継リードの周りにコイル状の金属線を巻くことで、外的要因からのダメージを防ぎやすくなります。長さ等も中継リードの長さに合わせて調整可能です。ご実験内容に合わせて様々な加工を行う事が可能ですので、お気軽にお問合せフォームよりご連絡下さい。
-
シリコン製 表面電極
ペーシング用の薄型シート電極を作成しました。電極材質はPt 箔(白金)、シート材質はシリコンを使用しているため、生体適合性に非常に優れております。長期の慢性実験に適した電極となっておりますので、ペーシングに限らず、電位記録にもお使い頂けます。お気軽にお問合せフォームよりご連絡下さい。
-
三方活栓用温度センサー
チューブ内に流れる液温測定の為に、三方活栓に固定する温度センサーを作成しました。三方活栓の中心に温度センサーが固定されますので、接続したチューブ内の液温をリアルタイムに計測がする事が可能です。お気軽にお問合せフォームよりご連絡下さい。
-
多極電極の為の記録・刺激電極の切替え
連続的な記録をしながら選択的刺激を行える切替えBOXです。電極数が多くても電子式スイッチングで小型に切替えBOXを製作することができます。(正負極の選択も行えます)
弊社では研究に便利な小物、デバイスも簡単にオーダーメイド可能ですので、お気軽にお問合せください。 -
フィールド刺激用電極
培養細胞へフィールド刺激を行う為の電極です。対極をリング状にしており、中心からリングへ放射状に電気が流れる為、シャーレ全体に安定した電気刺激が可能となります。お手持ちのシャーレサイズに合わせた作成も可能です。お気軽にお問合せフォームよりご連絡下さい。
-
「ノイズ対策」アースはどのようにされていますか
AC電源を利用するノートPCでは、電源ノイズが発生します。弊社では、USB型のアースコードをご準備しておりますので、お気軽にお問合せフォームよりご連絡下さい。
-
銀塩化銀(Ag/AgCl)電極
銀塩化銀(Ag/AgCl)の焼結板を使用した電極です。焼結板とは「固体粉末を焼き固めた板」で、表面処理と違って剥がれ落ちる事がない為、電位の安定性に優れており、in vitro実験の参照電極に最適です。
お気軽にお問合せフォームよりご連絡下さい。 -
ハイドロゲル刺激培養皿
刺激電流を通しやすいオーガニック電極を一体化した、細胞培養プレートです。カーボンファブリックPEDOT電極はAu(金)の450倍の電気容量を持つため、化学反応(泡)の発生や温度変化が起こりにくい優れたオーガニック電極です。
